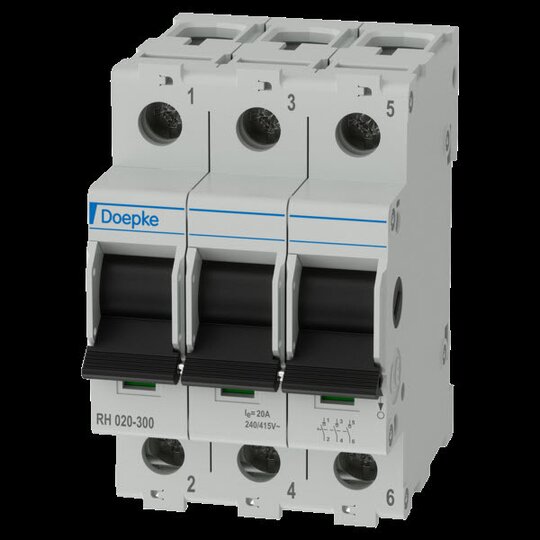

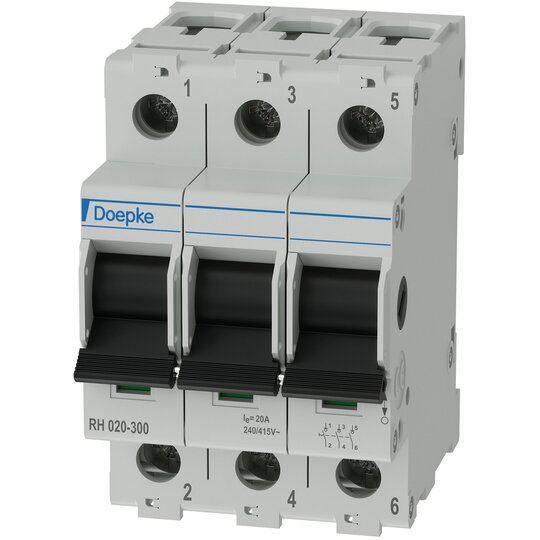

Doepke RH 020-300 Lasttrennschalter 20A 3S/0Ö/0W 09981088

Hersteller-Nr. 09981088 308425
Ihr Nettopreis
Art.-Nr.
3711751
EAN
4014712215160
DEHA.-Nr.
4083910
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter false
Ausführung als Wartungs-/Reparaturschalter false
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 415 V
Bemessungsbetriebsspannung 240 - 415 V
Bemessungsdauerstrom Iu 20 A
Bemessungsdauerstrom bei AC-21, 400 V 20 A
Bemessungskurzzeitstromfestigkeit Icw 12,5 kA
Schaltleistung bei 400 V 9,8 kW
Bedingter Bemessungskurzschlussstrom Iq 12,5 kA
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Gerätebauart Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Geeignet für Verteilereinbau true
Geeignet für Zwischenbau false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Kipphebel
Verriegelbar true
Anschlussart Hauptstromkreis Schraubanschluss
Mit vormontierter Verkabelung false
Schutzart (IP), frontseitig IP20
Schutzart (NEMA) 1
Breite 52 mm
Höhe 79 mm
Tiefe 72 mm
Breite in Teilungseinheiten 3

Lasttrennschalter|modular, 20A, 3S|35|RP:4643474953204639454352384253435449432042 3 eingesetzt. Die Geräte der Baureihe RH sind modulare Hauptlastschalter mit Trennfunktion und zeichnen sich durch eine hohe Verschleißfestigkeit der Kontakte aus. Die Ausführung ermöglicht den Einsatz einer Schaltsperre und entspricht den internationalen Bauvorschriften.

doepke_09981088_dbl_de.pdf

Produktdatenblatt

Download (Stand: 07.09.2025)

doepke_09981052_verlustleistungen_lasttrennschalter_inf_web_ml.pdf

Technische Information

Download (Stand: 07.09.2025)

doepke_declaration_rohs_ml.pdf

RoHS-Erklärung

Download (Stand: 07.09.2025)
