| Gerätemontage |
Schütze/Relais |
| Funktion |
Hilfsschalter |
| Breite in Teilungseinheiten |
0,5 |
| Anzahl der Kontakte als Schließer |
1 |
| Anzahl der Kontakte als Öffner |
1 |
| Anzahl der Kontakte als Wechsler |
0 |
| Anzahl der Fehlersignalschalter |
0 |
| Bemessungsschaltstrom |
10 A |
| Bemessungsspannung |
230 V |
| Spannungsart |
AC |
| Mit Autotest für Fehlerstromfunktion |
false |
| Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt) |
4 |
| Geeignet für max. Stromstärke der Hauptkontakteinheit |
63 A |

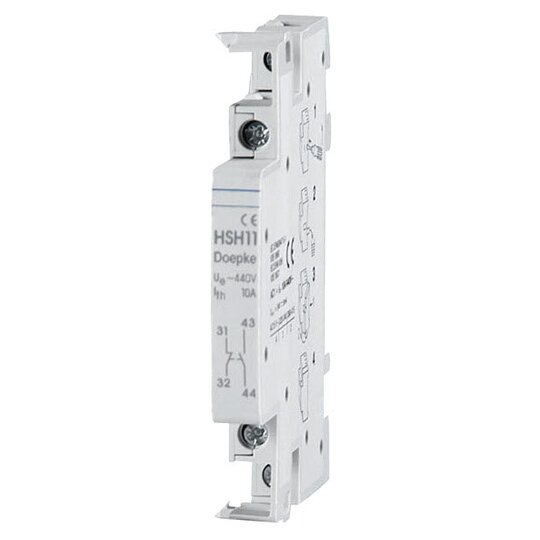

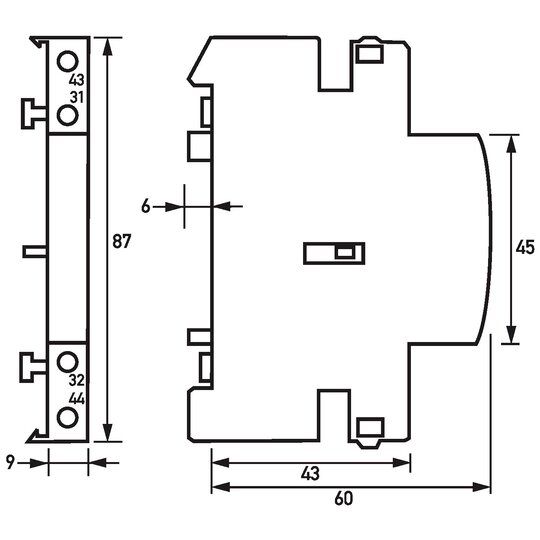

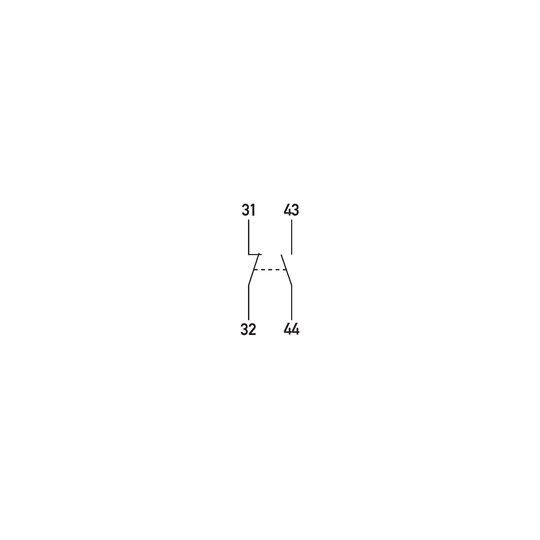

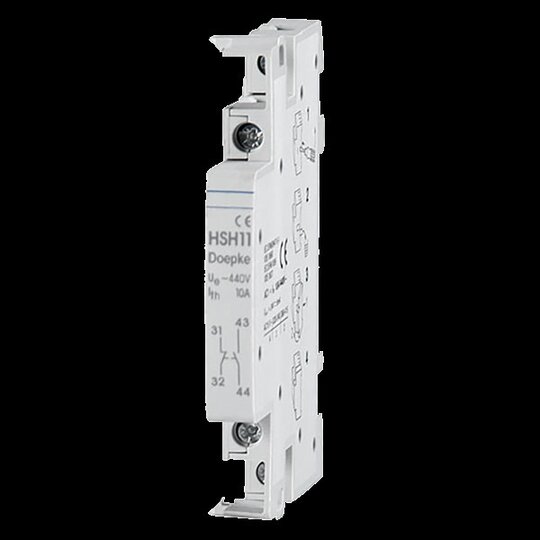

Hilfsschalter zur Nachrüstung der Baureihe(n) HS von Doepke Hilfsschalter: geeignet für Geräteklasse: Schütze/Relais geeignet für Baureihe: HS Anbauseite: rechts maximale Polzahl der Hauptkontakteinheit: 4 maximale Stromstärke der Hauptkontakteinheit: 63 A Laststromkreis (Schaltkontakt): 1 Öffner/1 Schließer Bemessungsspannung (AC): 230 V max. Bemessungsstrom AC: 10 A Bemessungsspannung (DC): 110 V max. Bemessungsstrom DC: 0.4 A Bemessungsisolationsspannung: 440 V Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm), Geräteanbau Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 9 mm (0,5 TE) × H 87 mm × T 66 mm Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: HSH 11 Bestellnummer: 09980497 gewähltes Fabrikat/Typ: ___________/___________
