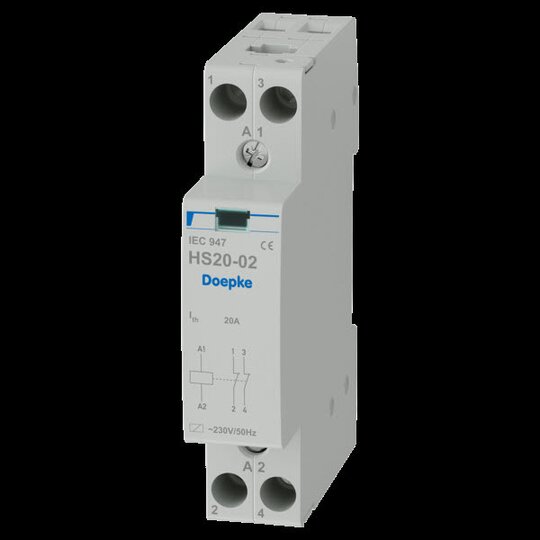

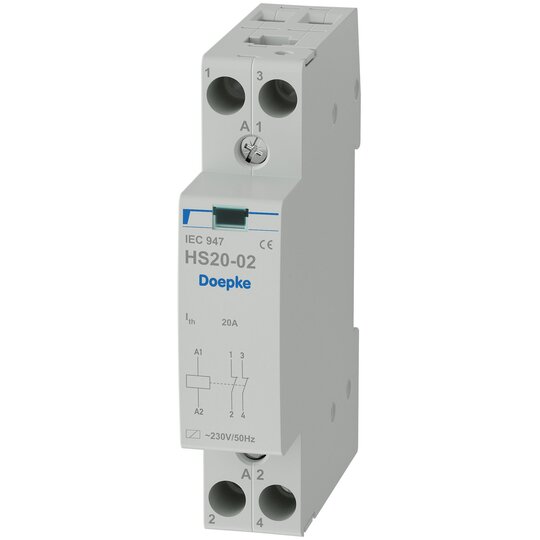

Doepke HS20-02 Installationsschütze 20A 230V AC/min.50Hz max.60Hz 0S 09980406
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3711755
- EAN
- 4014712067080
- Hersteller-Nr.
- 09980406
- DEHA.-Nr.
- 1084281
- eClass.-Nr.
- 27142308
- Zolltarif-Nr.
- 85364900
| Bemessungsbetriebsspannung | 400 - 400 V |
| Bemessungsbetriebsstrom | 20 A |
| Gebrauchskategorie nach EN IEC 60947-4-1 | AC-3 |
| Bemessungsbetätigungsspannung | 230 - 230 V |
| Spannungsart der Betriebsspannung | AC |
| Spannungsart der Betätigungsspannung | AC |
| Anzahl der Kontakte als Schließer | 0 |

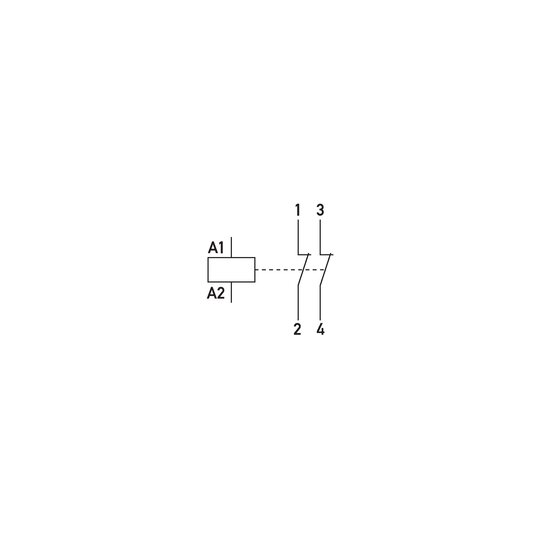

| Anzahl der Kontakte als Öffner | 2 |
| Max. Glühlampenlast | 2160 W |
| Max. Leuchtstofflampenlast | 935 VA |
| Max. Leuchtstofflampenlast (Duo-Schaltung) | 2320 VA |
| Max. Leuchtstofflampenlast (parallel kompensiert) | 1020 VA |
| Schieber für Handschaltung | false |
| Breite in Teilungseinheiten | 1 |
| Einbautiefe | 60 mm |
| Zusatzeinrichtungen möglich | false |
| Mit Tag-/Nachtfunktion | false |
| Brummfrei | false |
| Schutzart (IP) | IP20 |
Installationsschütze der Baureihe HS zeichnen sich durch ihre lange mechanische und elektrische Lebensdauer aus. Ihre Magnetspule ist für den Dauerbetrieb (100 % ED) geeignet. Steuereingang: Bemessungsspannung (AC): 230 V Laststromkreis (Schaltkontakt): 2 Öffner Bemessungsspannung (AC): 400 V Bemessungsstrom AC (typ.): 20 A max. Schaltfrequenz: 300 / h Bemessungsisolationsspannung: 440 V Bemessungskurzschlussstrom ",Iq",: 3 kA Bemessungsspannung AC-1: 230 V max. Bemessungsleistung AC-1 230 V: 4.6 kW Bemessungsspannung AC-3 1-phasig: 230 V max. Bemessungsleistung Glühlampen: 2160 VA max. Bemessungsleistung Leuchtstofflampen kompensiert: 1020 VA max. Bemessungsleistung Leuchtstofflampen unkompensiert: 935 VA max. Bemessungsleistung Leuchtstofflampen Duoschaltung: 2320 VA Bemessungsbetriebsart: Dauerbetrieb Einschaltdauer: Dauerbetrieb (ED <,= 100 %) elektrische Lebensdauer: min. 1 · 106 Schaltspiele mechanische Lebensdauer: min. 10 · 106 Schaltspiele Gebrauchslage: beliebig Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 Abmessungen: B 18 mm (1 TE) × H 85 mm × T 65 mm Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: HS 1-230AC/20-02 Bestellnummer: 09980406 gewähltes Fabrikat/Typ: ___________/___________chnung der Geräte dieser Baureihe beinhaltet sowohl den Bemessungsstrom (erstes Zahlenpaar) als auch die Kontaktausführung (letztes Zahlenpaar): Ein HS 25-31 hat z. B. einen Bemessungsstrom von 25 A. drei Schließer- und einen Öffnerkontakt, Bei Umgebungstemperaturen ab 40 GradC empfiehlt sich der Einsatz des Distanzstücks DHDS, Die Schütze HS 1 sind 1 TE breit und entsprechend die HS 2 bzw. HS 3 dann 2 TE bzw. 3 TE breit. .d high-pressure lamps, storage heaters or drives (motors). Hints: The use of spacers 0.5 mod. Widths is recommended at ambient temperatures above 40 °C.
