Doepke EV-S G ANL Phasenschiene oben 09920127

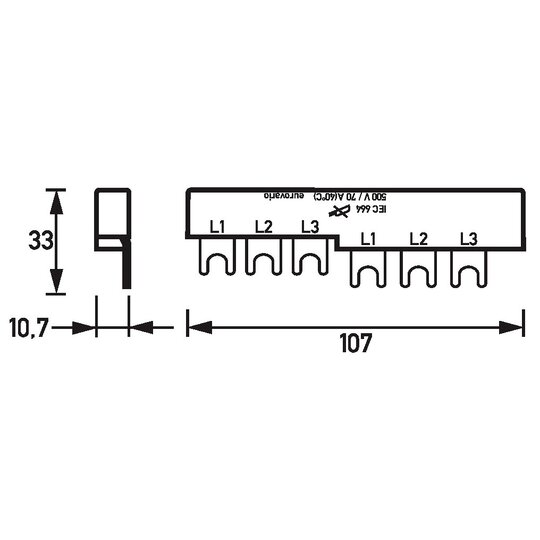

Verbindungsschienen FI und LS für die Verbindung von DFS 2/DFS 4 und DLS 6 zur Einspeisung von oben Ausführung Anschluss: Gabel Breite in Teilungseinheiten: 6 Phasenanordnung: (L1, L2, L3) x 2 Querschnitt Schiene: 16 mm² Teilungsmaß Schiene: 17.8 Länge: 107 mm Bemessungsspannung AC: 500 V Bemessungsstrom AC (typ.): 80 A Dielektrizitätszahl: 4 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: EV-S G ANL Bestellnummer: 09920127 gewähltes Fabrikat/Typ: ___________/___________ BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: Adapterschiene zur Verbindung von RCCB der Reihe DFS und MCB der Reihe DLS bei Einspeisung von oben, kleine Bauform, hohe Zeitersparnis bei der Verdrahtung, Montageart: Die Schienen werden in die oberen Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Schienen dieser Baureihe werden in Verbindung mit RCCB und MCB in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von unten in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Eurovario-Verbindungsschienen EV-S G bzw. die ablängbaren Schienen GM einzusetzen.lities. Hints: The EV-S G Eurovario connection bars or the GM bars which can be cut to length must be used when supplying power to miniature circuit-breakers from below in combination with Doepke residual current circuit-breakers.
