Doepke EV-S G 3/N.8.120E Phasenschiene EV-S G Gabelschuh 3p 8TE 120A 09920585

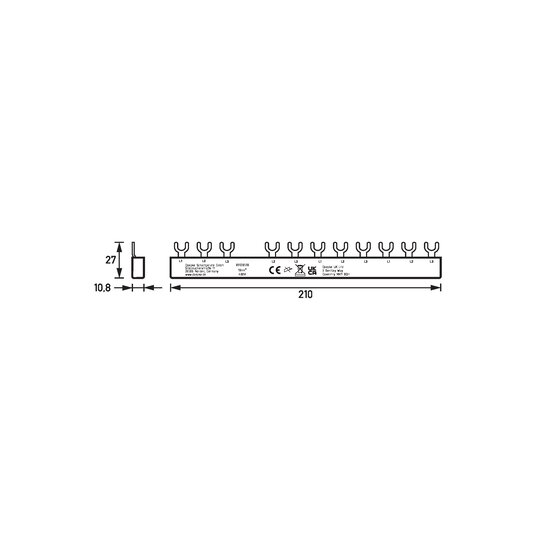

FI- und LS-Sammelschienen Phasenschiene, 400 V, 10 mm², Gabel Ausführung Anschluss: Gabel Breite in Teilungseinheiten: 12 Phasenanordnung: L1, L2, L3-N + L2, L3 + (L1, L2, L3) x 2 Querschnitt Schiene: 10 mm² Teilungsmaß Schiene: 17.8 Länge: 210 mm Bemessungsspannung AC: 400 V Bemessungsstrom AC (typ.): 63 A N-Leiter vorhanden Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: EV-S G 3/N.8.120E Bestellnummer: 09920585 gewähltes Fabrikat/Typ: ___________/___________Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen, große Variantenvielfalt, hohe Zeitersparnis bei der Verdrahtung, Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB. MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N links) bzw. EV-S G ANR (N rechts) einzusetzen.
