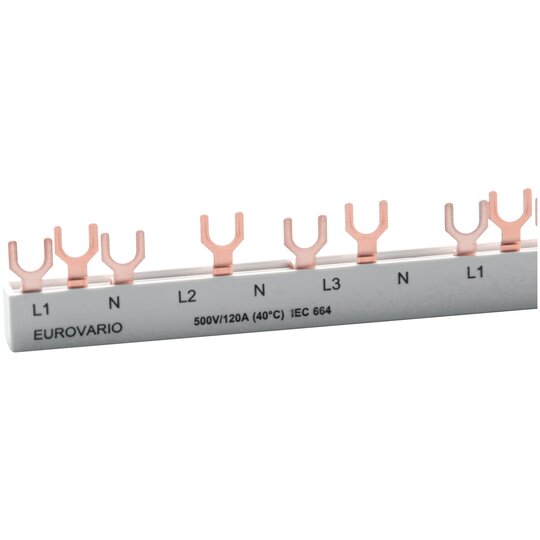

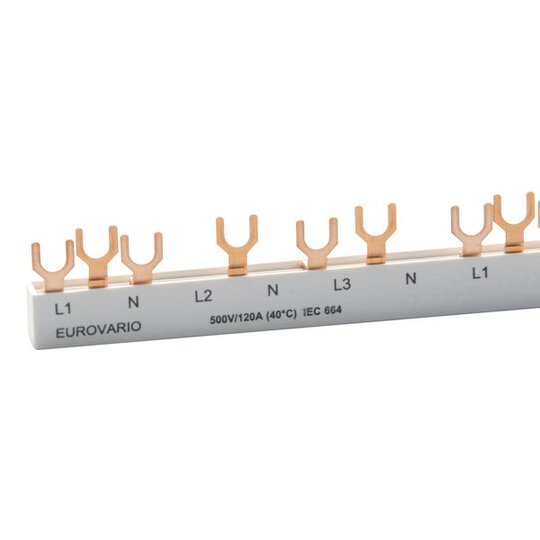

Doepke EV-S G 3.1+N.12.120 Phasenschiene Gabelschuh (L1+NL2+N,L3+N)x2=12 09920182

Hersteller-Nr. 09920182 307410
Ihr Nettopreis
Art.-Nr.
3710718
EAN
4014712045958
DEHA.-Nr.
1084075
eClass.-Nr.
27371306
Zolltarif-Nr.
85369095
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Anzahl der Phasen 3
Polzahl 4
Geeignet für Anzahl Geräte 6
Teilungsmaß 17,8 mm
Querschnitt 10 qmm

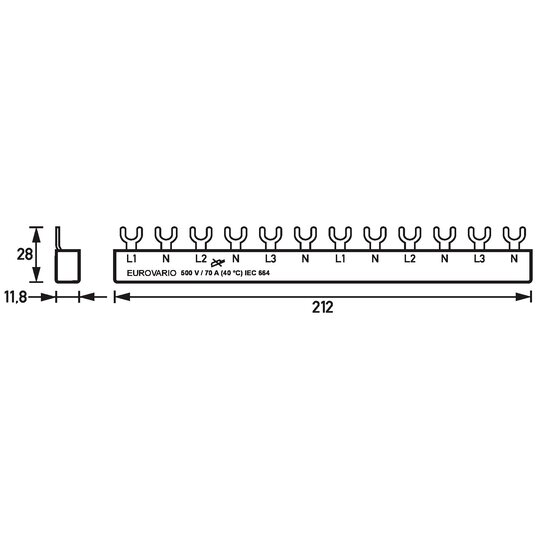

Länge 212 mm
Zuschneidbar false
Breite in Teilungseinheiten 12
Bemessungsdauerstrom Iu 63 A
Ausführung des elektrischen Anschlusses Gabel
Isoliert true
Bemessungsstoßspannung 4,5 kV
Bedingter Bemessungskurzschlussstrom Iq 15 kA
Max. Bemessungsbetriebsspannung Ue 500 V
Bemessungskurzzeitstromfestigkeit Icw 15 kA
Geeignet für Geräte mit N-Leiter true
Geeignet für Geräte mit Hilfsschalter false
Farbe grau

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab.
