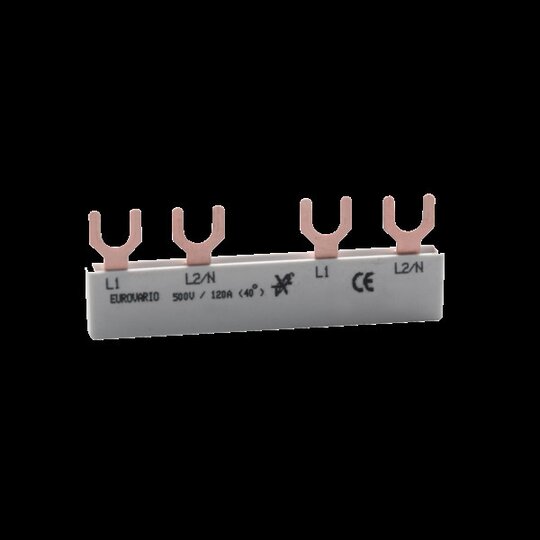

Doepke EV-S G 2+Hi.4.120 Phasenschiene Gabelschuh (L1,L2/N-Hi)x2=4 09920172

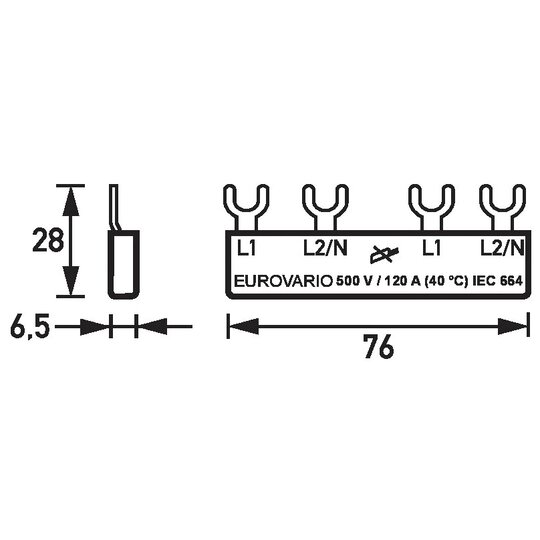

FI- und LS-Sammelschienen Eurovario-System nach EN 60664-1, 500 V, 10 mm², Gabel Ausführung Anschluss: Gabel Breite in Teilungseinheiten: 4.5 Phasenanordnung: (L1, L2/N-Hi) x 2 Querschnitt Schiene: 10 mm² Teilungsmaß Schiene: 17.8 Länge: 76 mm Bemessungsspannung AC: 500 V Bemessungsstrom AC (typ.): 63 A Hilfsschalter verwendbar Dielektrizitätszahl: 4 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: EV-S G 2+Hi.4.120 Bestellnummer: 09920172 gewähltes Fabrikat/Typ: ___________/___________Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen, große Variantenvielfalt, hohe Zeitersparnis bei der Verdrahtung, Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB. MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N links) bzw. EV-S G ANR (N rechts) einzusetzen. ANL (N left) or EV-S G ANR (N right) connection bars must be used when supplying power to miniature circuit-breakers from above in combination with Doepke residual current circuit-breakers.
