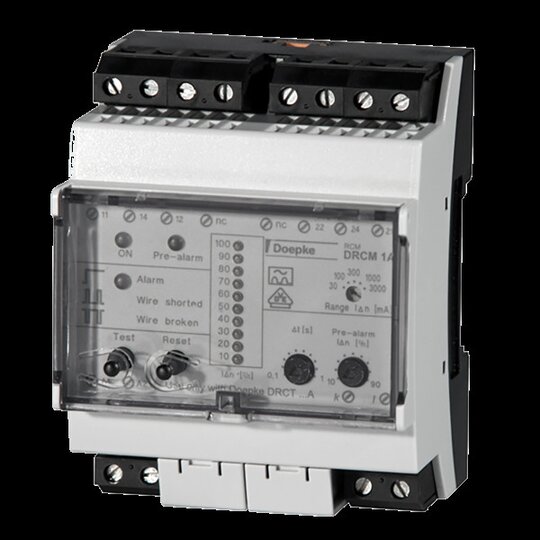

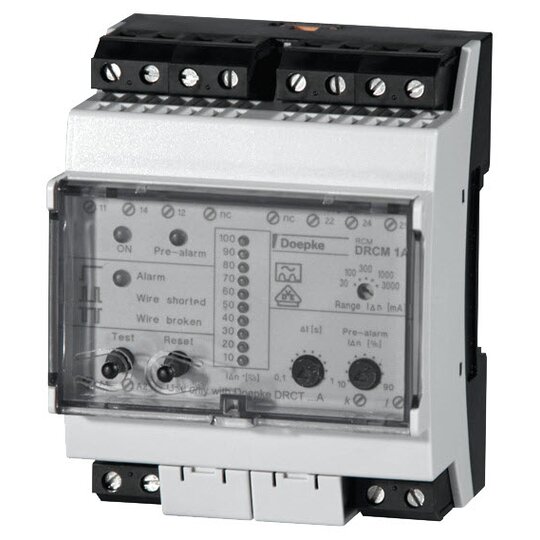

Doepke DRCM 1A Differenzstrom Melderelais 85V-264V 50/60Hz 09340250

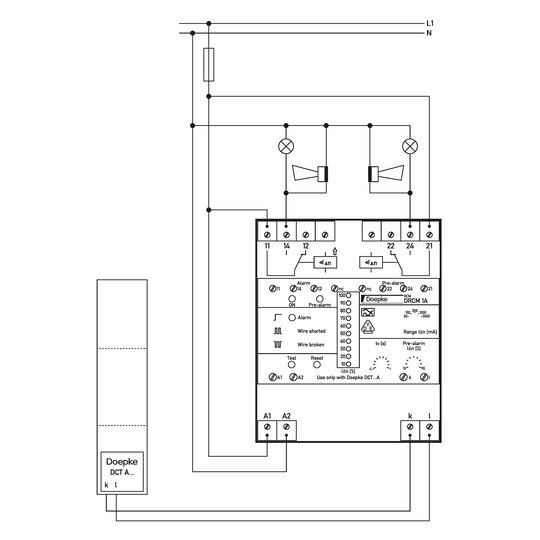

RCM ('Residual Current Monitors', Differenzstromüberwachungsgeräte) ermöglichen in Kombination mit separaten Differenzstromwandlern die Überwachung der Isolation zwischen aktiven Leitern und Erde. Im Gegensatz zu modularen Fehlerstromschutzgeräten (MRCD) oder Fehlerstromschutzschaltern (RCCB) werden sie dort eingesetzt, wo das Abschalten der Anlage nicht möglich oder nicht erwünscht ist. Somit dienen sie allein der Überwachung bzw. Meldung von Differenzströmen und sind somit für die vorbeugende Instandhaltung geeignet. Sie sind nicht zur Realisierung der Schutzmaßnahme 'Schutz durch automatische Abschaltung der Stromversorgung' gemäß DIN VDE 0100-410 geeignet. Differenzstrommonitore der Baureihe DRCM zeichnen sich durch eine Vielzahl verwendbarer Summenstromwandler - und damit auch Leiterquerschnitte bzw. Bemessungsströme - aus. Die Balkenanzeige stellt den aktuellen Differenzstrom dar. Die Meldung des Alarms erfolgt bei einer fest definierten Ansprechschwelle. Die Höhe des augenblicklichen Differenzstroms, sowie die Überschreitung der Ansprechschwellen können an einer 10-fach-LED-Anzeige auf der Gehäusefront an den Geräten abgelesen werden. Eine fehlerhafte Verbindung zum externen Differenzstromwandler wird unverzüglich durch einen Blinkcode der Alarm-LED und Aktivierung der Meldekontakte angezeigt. Die einstellbare Ansprechverzögerung im Bereich von 0,1 s bis 1 s (in Schritten von 100 ms) ermöglicht es, ein Ansprechen auf kurzzeitige Differenzstromimpulse, z. B. in Folge von Blitzeinschlägen und Schaltüberspannungen, zu vermeiden. Dadurch lässt sich ebenfalls eine Selektivität von in Reihe geschalteten Geräten erreichen, wodurch die Fehlerlokalisierung vereinfacht wird. Zwei unabhängige, potenzialfreie Wechslerkontakte bieten die Möglichkeit zur Weiterleitung der Alarmierung an optionale Meldepanels, Meldeleuchten, akustische Meldegeräte, Touchpanels, SPS usw. Monitore mit der Differenzstromcharakteristik A erkennen sinusförmige Wechsel- und pulsierende Gleichfehlerströme. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: - VDE-zertifiziert (DIN EN 62020), - geeignet zur Erfassung von Differenzströmen der Differenzstromcharakteristik Typ A, - überwachter Frequenzbereich 50 - 60 Hz, - Nenn-Ansprechdifferenzstrom in fünf Stufen einstellbar (30, 100, 300, 1000 und 3000 mA), - Differenzstromwandler mit Innendurchmesser von 20, 30, 35, 70, 105, 140 und 210 mm verfügbar, - Bemessungsspannung des überwachten Stromkreises bis 690 V, - fest definierte Ansprechschwelle des Alarms zwischen 75 % bis 100 % des eingestellten Nenn-Ansprechdifferenzstroms (I?n), - einstellbare Voralarmschwelle, - Alarmrelais mit zwei potenzialfreien Wechslerkontakten (230 V AC / 5 A), - Selektivität in zehn Stufen einstellbar (0,1 s bis 1 s in Schritten von 100 ms), - hilfsspannungsabhängig, - kompaktes, robustes Kunststoffgehäuse, - einfache Montage, Montageart: - Schnellbefestigung auf Tragschiene, - Einbaulage
