| Gerätemontage |
FI/LS-Schalter |
| Funktion |
Hilfsschalter/Fehlersignalschalter |
| Breite in Teilungseinheiten |
0,5 |
| Anzahl der Kontakte als Schließer |
0 |
| Anzahl der Kontakte als Öffner |
0 |

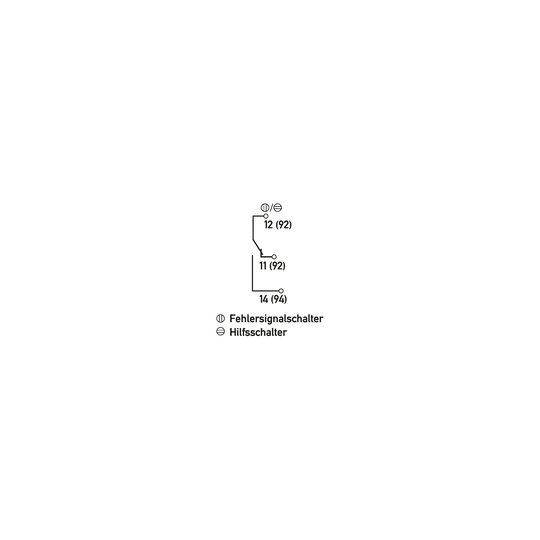

| Anzahl der Kontakte als Wechsler |
1 |
| Anzahl der Fehlersignalschalter |
1 |
| Bemessungsschaltstrom |
6 A |
| Bemessungsspannung |
230 V |
| Spannungsart |
AC/DC |
| Mit Autotest für Fehlerstromfunktion |
false |
| Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt) |
4 |
| Geeignet für max. Stromstärke der Hauptkontakteinheit |
32 A |

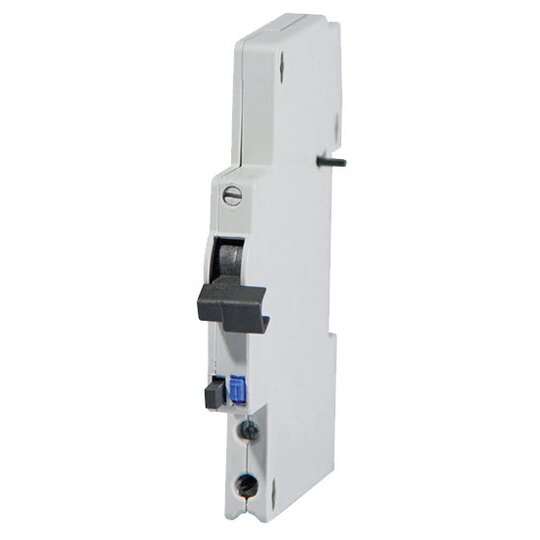

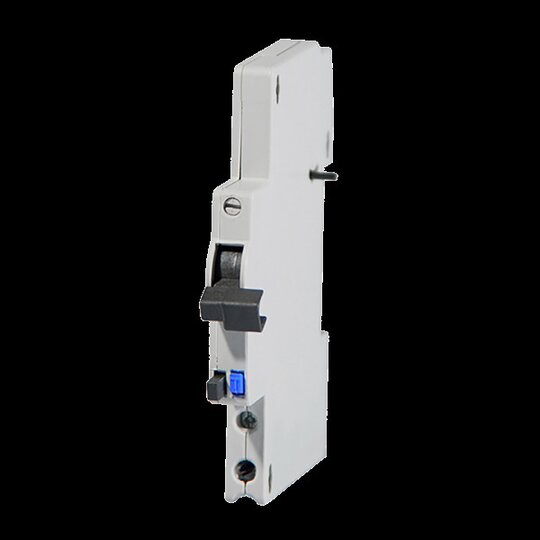

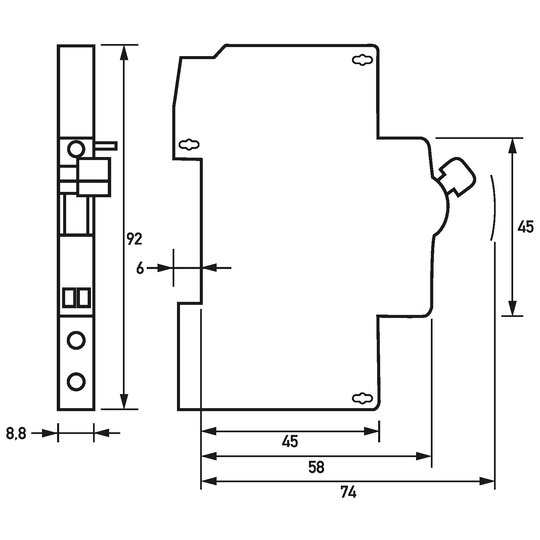

Hilfsschalter/Fehlersignalschalter zur Nachrüstung der Baureihe(n) FIB/ FIC Typ A, 3+N-polig, FIB/ FIC Typ B von Doepke Hilfsschalter/Fehlersignalschalter: geeignet für Geräteklasse: FI-/LS-Schalter geeignet für Baureihe: FIB/ FIC Typ A, 3+N-polig, FIB/ FIC Typ B Anbauseite: links maximale Polzahl der Hauptkontakteinheit: 4 maximale Stromstärke der Hauptkontakteinheit: 32 A Laststromkreis (Schaltkontakt): 1 Wechsler Bemessungsspannung (AC): 230 V (min. 12 V) max. Bemessungsstrom AC: 6 A Bemessungsspannung (DC): 110 V (min. 12 V) max. Bemessungsstrom DC: 1 A Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm), Geräteanbau Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 8,75 mm (0,5 TE) × H 92 mm × T 74 mm Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DRCBO 4 Hi 1 Bestellnummer: 09200030 gewähltes Fabrikat/Typ: ___________/___________
