Polzahl (gesamt) | 4 |
Anzahl der abgesicherten Pole | 3 |
Bemessungsspannung | 400 V |
Bemessungsisolationsspannung Ui | 440 V |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Bemessungsstrom | 32 A |
Bemessungsfehlerstrom | 0,03 A |
Fehlerstrom-Typ | B |
Energiebegrenzungsklasse | 3 |
Verlustleistung | 17,5 W |
Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
Bemessungskurzschlussausschaltvermögen Icn nach EN 61009-1 | 6 kA |
Abschaltcharakteristik | kurzzeitverzögert |
Stoßstromfestigkeit | 3 kA |
Spannungsart | AC |
Frequenz | 50 Hz |
Auslösecharakteristik | B |
Mitschaltender Neutralleiter | true |
Mit Verriegelungsvorrichtung | false |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Umgebungstemperatur während des Betriebs | -25 - 40 €C |
Breite in Teilungseinheiten | 4,5 |
Einbautiefe | 67 mm |
Unterputzmontage | false |
Fehlauslöseschutz | false |
Schutzart (IP) | IP20 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 qmm |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 qmm |

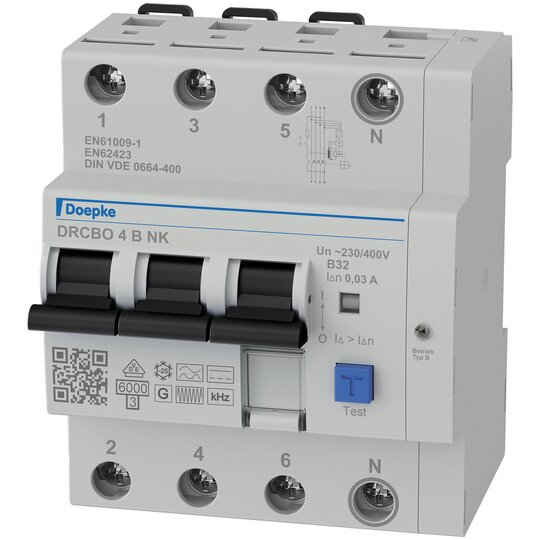

FI-/LS-Kombination| 3p+N, 32A, 0.03A, 6kA, 50Hz, 230/400V (AC), Typ B NK, KV, B-Char.|42|RP:46434752532058465340435219514357414 435638425343544943204243s B sind allstromsensitiv. Die Baureihe NK bietet den klassischen Brandschutz von 300 mA bei Frequenzen von 0 bis 150 kHz. Unsere NK-Schalter eignen sich optimal für die zuverlässige Absicherung Ihrer feuergefährdeten Betriebsstätte. Mit der Auslösecharakteristik B gewährleisten die Geräte verlässlichen Schutz für Ihre Stromkreise ohne hohe Einschaltspitzen. Geräte in Standardausführung sind für Stromkreise mit 230 V bzw. 400 V bei 50 Hz ausgelegt.ussquerschnitt eindrähtig: 1-Leiter: 1 mm² ... 35 mm², 2-Leiter: 1 mm² ... 10 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1 mm² ... 25 mm², 2-Leiter: 1 mm² ... 10 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 25 mm², 2-Leiter: 1 mm² ... 10 mm² Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 80 mm (4,5 TE) × H 91 mm × T 73,5 mm Zertifizierungen: VDE Bauvorschriften/Normen: VDE 0664-20, VDE 0664-40, VDE 0664-401, EN 61009-1, EN 62423, ÖVE/ÖNORM E 8601 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DRCBO 4 B32/0,03/3N-B NK Bestellnummer: 09948207 gewähltes Fabrikat/Typ: ___________/___________
