| Polzahl (gesamt) |
4 |
| Anzahl der abgesicherten Pole |
3 |
| Bemessungsspannung |
400 V |
| Bemessungsisolationsspannung Ui |
440 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Bemessungsstrom |
16 A |
| Bemessungsfehlerstrom |
0,03 A |
| Fehlerstrom-Typ |
A |
| Energiebegrenzungsklasse |
3 |
| Verlustleistung |
6,9 W |
| Bemessungsabschaltvermögen nach EN 61009 |
6 kA |
| Bemessungskurzschlussausschaltvermögen Icn nach EN 61009-1 |
6 kA |
| Abschaltcharakteristik |
unverzögert |
| Stoßstromfestigkeit |
0,25 kA |
| Spannungsart |
AC |
| Frequenz |
50/60 Hz |
| Auslösecharakteristik |
B |
| Mitschaltender Neutralleiter |
true |
| Mit Verriegelungsvorrichtung |
false |
| Überspannungskategorie |
3 |
| Verschmutzungsgrad |
2 |
| Umgebungstemperatur während des Betriebs |
-25 - 40 €C |
| Breite in Teilungseinheiten |
4 |
| Einbautiefe |
68 mm |
| Unterputzmontage |
false |
| Fehlauslöseschutz |
false |
| Schutzart (IP) |
IP20 |
| Anschließbarer Leiterquerschnitt eindrähtig |
1 - 35 qmm |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
1 - 25 qmm |

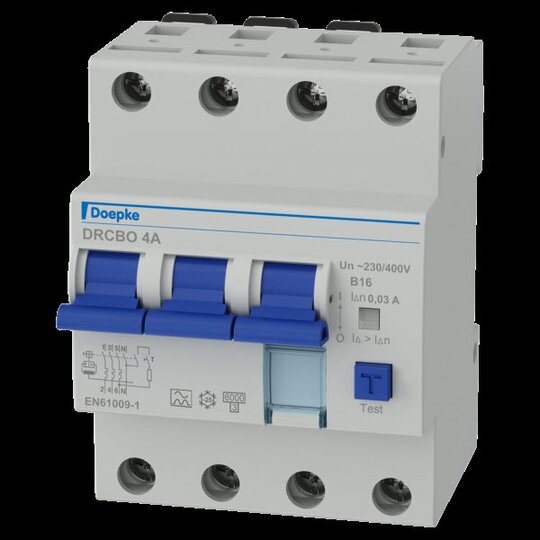

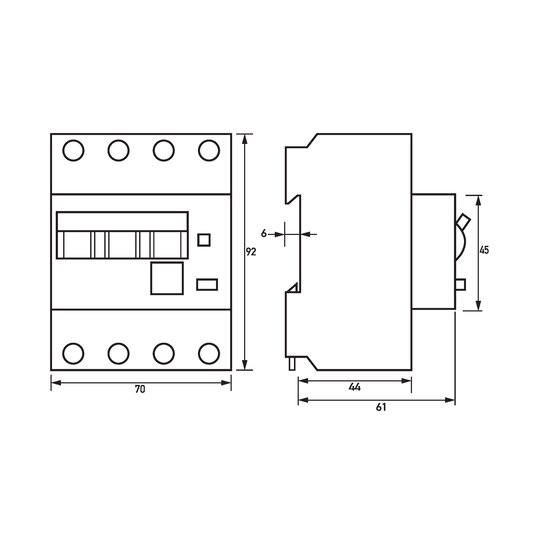

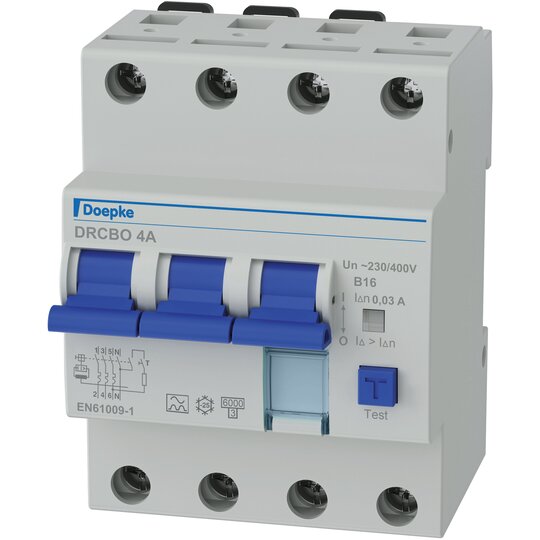

FI-/LS-Kombination| 3p+N, 16A, 0.03A, 50Hz, 60Hz, 230/400V (AC), Typ A, B-Char.|35|RP:46434752532058465340435219514357414 435638425343544943204243omtyp: A Bemessungsfehlerstrom I¿n: 0.03 A Neutralleiterposition: rechts Breite in Teilungseinheiten: 4 Laststromkreis (Lasttrennkontakt): Polzahl (gesamt): 4 Bemessungsspannung (AC): 230 V, 400 V Bemessungsstrom AC (typ.): 16 A Bemessungsfrequenz: 50 Hz, 60 Hz max. Bemessungsschaltvermögen: 6 kA Bemessungsisolationsspannung: 440 V Schraubklemme oben, unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1 mm² ... 35 mm², 2-Leiter: 1 mm² ... 10 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1 mm² ... 25 mm², 2-Leiter: 1 mm² ... 10 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 25 mm², 2-Leiter: 1 mm² ... 10 mm² Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 70 mm (4 TE) × H 92 mm × T 74 mm Bauvorschriften/Normen: EN 61009-1, EN 61009-2-1, VDE 0664-20 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DRCBO 4 B16/0,03/3N-A Bestellnummer: 09945104 gewähltes Fabrikat/Typ: ___________/___________
