Polzahl (gesamt) | 2 |
Anzahl der abgesicherten Pole | 1 |
Bemessungsspannung | 230 V |
Bemessungsisolationsspannung Ui | 440 V |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Bemessungsstrom | 16 A |
Bemessungsfehlerstrom | 0,03 A |
Fehlerstrom-Typ | B |
Energiebegrenzungsklasse | 3 |
Verlustleistung | 4,5 W |
Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
Bemessungskurzschlussausschaltvermögen Icn nach EN 61009-1 | 6 kA |
Abschaltcharakteristik | kurzzeitverzögert |
Stoßstromfestigkeit | 3 kA |
Spannungsart | AC |
Frequenz | 50 Hz |
Auslösecharakteristik | B |
Mitschaltender Neutralleiter | true |
Mit Verriegelungsvorrichtung | false |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Umgebungstemperatur während des Betriebs | -25 - 40 €C |
Breite in Teilungseinheiten | 2,5 |
Einbautiefe | 67 mm |
Unterputzmontage | false |
Fehlauslöseschutz | false |
Schutzart (IP) | IP20 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 qmm |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 qmm |

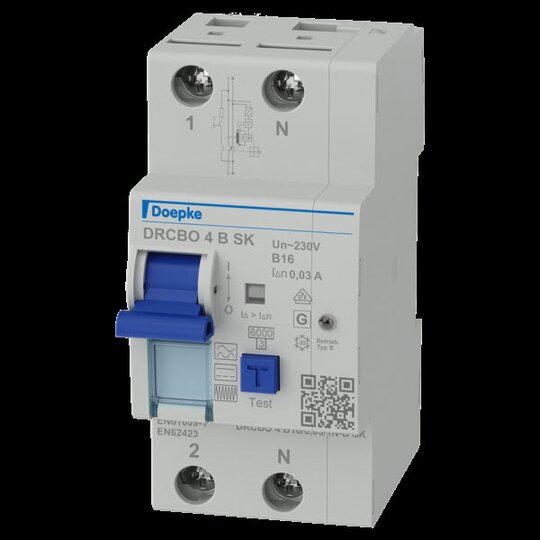

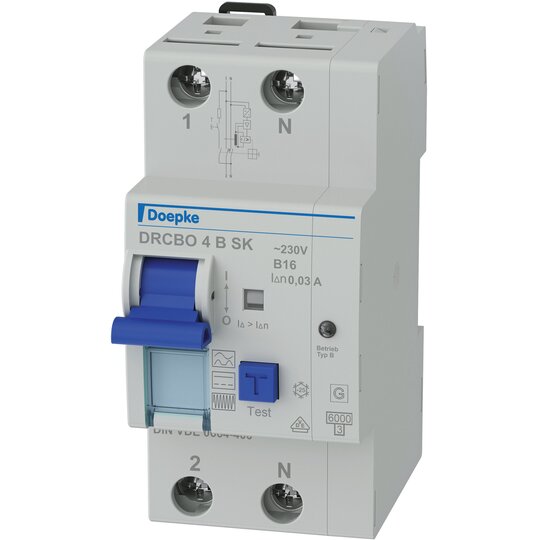

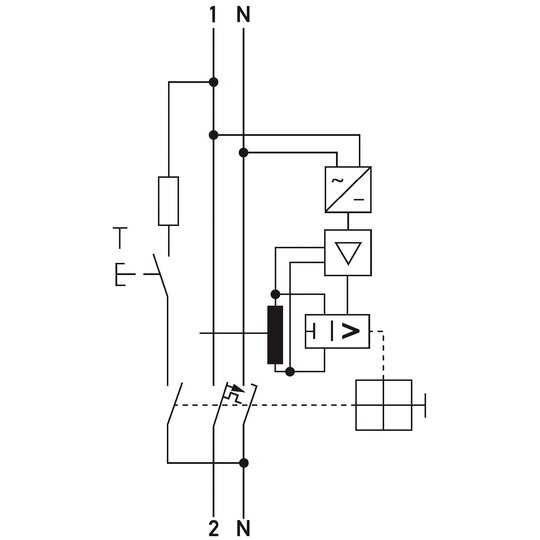

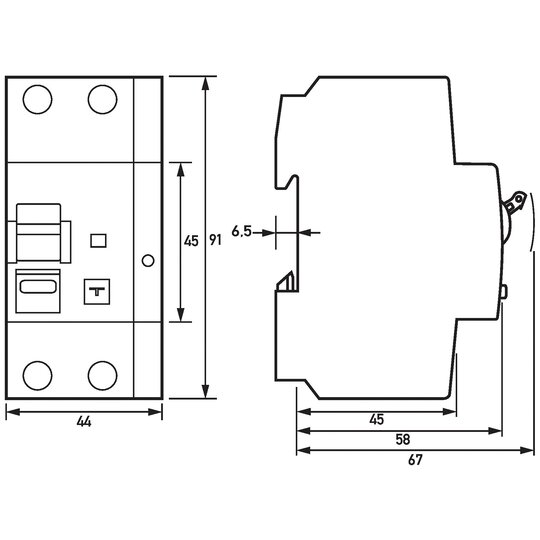

Allstromsensitiver Fehlerstromschutzschalter mit Überstromauslösung (RCBO) zur Erfassung von Wechsel-, pulsierenden und glatten Gleichfehlerströmen sensitiv für Fehlerströme und Mischfrequenzen von 0 Hz bis 150 kHz geeignet zum nachträglichen Anbau von Zusatzeinrichtungen Auslösecharakteristik (MCB): B Fehlerstromtyp: B Auslösekennlinientyp: SK Bemessungsfehlerstrom I¿n: 0.03 A kurzzeitverzögert (gewitterfest) Neutralleiterposition: rechts Breite in Teilungseinheiten: 2.5 Laststromkreis (Lasttrennkontakt): Polzahl (gesamt): 2 Bemessungsspannung (AC): 230 V Bemessungsstrom AC (typ.): 16 A Bemessungsfrequenz: 50 Hz max. Bemessungsschaltvermögen: 6 kA Bemessungsisolationsspannung: 440 V Schraubklemme oben, unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1 mm² ... 35 mm², 2-Leiter: 1 mm² ... 10 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1 mm² ... 25 mm², 2-Leiter: 1 mm² ... 10 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 25 mm², 2-Leiter: 1 mm² ... 10 mm² Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 44 mm (2,5 TE) × H 91 mm × T 73,5 mm Zertifizierungen: VDE Bauvorschriften/Normen: VDE 0664-20, VDE 0664-40, EN 61009-1, EN 62423, ÖVE/ÖNORM E 8601 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DRCBO 4 B16/0,03/1N-B SK Bestellnummer: 09949104 gewähltes Fabrikat/Typ: ___________/___________
doepke_3930299_drcbo_4_bed_web_ml.pdfMontageanleitung
Download
(Stand: 07.09.2025)
|
doepke_09949104_dbl_de.pdfProduktdatenblatt
Download
(Stand: 07.09.2025)
|
doepke_5962014_schalterueberblick_web_de.pdfTechnische Information
Download
(Stand: 07.09.2025)
|
doepke_declaration_rohs_ml.pdfRoHS-Erklärung
Download
(Stand: 07.09.2025)
|
