Polzahl (gesamt) | 2 |
Anzahl der abgesicherten Pole | 1 |
Bemessungsspannung | 230 V |
Bemessungsisolationsspannung Ui | 440 V |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Bemessungsstrom | 10 A |
Bemessungsfehlerstrom | 0,03 A |
Fehlerstrom-Typ | B |
Energiebegrenzungsklasse | 3 |
Verlustleistung | 4,4 W |
Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
Bemessungskurzschlussausschaltvermögen Icn nach EN 61009-1 | 6 kA |
Abschaltcharakteristik | kurzzeitverzögert |
Stoßstromfestigkeit | 3 kA |
Spannungsart | AC |
Frequenz | 50 Hz |
Auslösecharakteristik | B |
Mitschaltender Neutralleiter | true |
Mit Verriegelungsvorrichtung | false |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Umgebungstemperatur während des Betriebs | -25 - 40 €C |
Breite in Teilungseinheiten | 2,5 |
Einbautiefe | 67 mm |
Unterputzmontage | false |
Fehlauslöseschutz | false |
Schutzart (IP) | IP20 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 qmm |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 qmm |

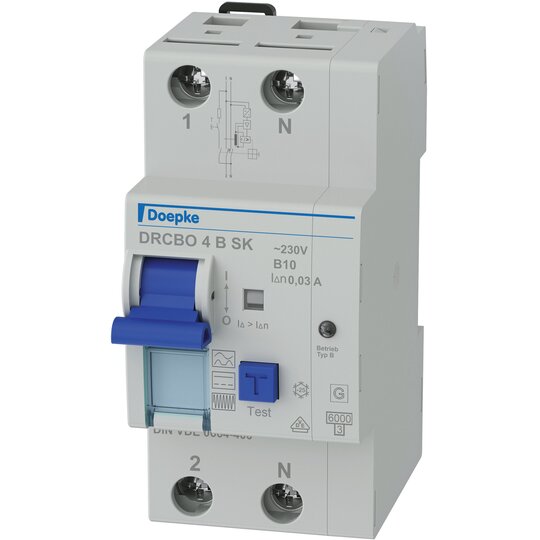

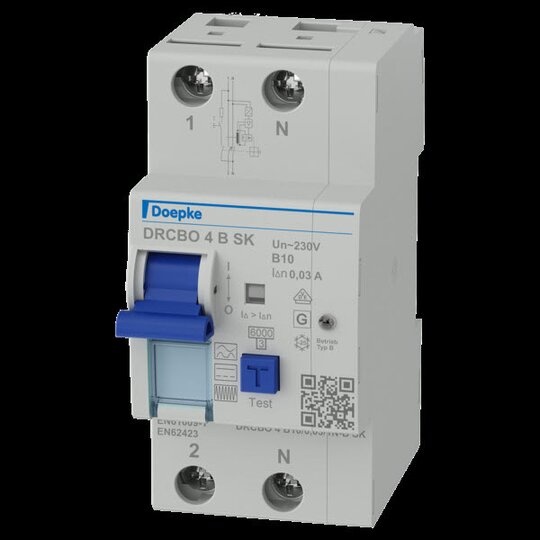

FI-/LS-Kombination| 1p+N, 10 A, 0.03 A, B-Char.Typ B, KV|42|RP:4643475253205846534043521951435741464356 8425343544943204243Ausgelöst-Anzeige auch ein Beschriftungsfenster. Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz. Sie sind erhöht stoßstrom- und gewitterfest. Schalter mit der Kennlinie SK stehen für Fehlerschutz und eine hohe Anlagenverfügbarkeit. Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus. Anlagebedingte Fehlauslösungen werden damit weitestgehend vermieden. Die Kennlinie SK ist für Anlagen optimiert, in denen kein Brandschutz erforderlich ist. Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: allstromsensitiv für Fehlerströme mit Frequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz, netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A, geringe Baugröße für alle Bemessungsströme, Schaltstellungsanzeige, separate Anzeige des Auslösegrunds, Zugbügelklemmen mit weitem Klemmquerschnittsbereich auf beiden Anschlussseiten, Neutralleiter rechts, Beschriftungsfenster, Montageart: Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeisung vorzugsweise von oben, Einsatzgebiete: gewerbliche und industrielle Installationen mit TT-, TN-S- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter, Photovoltaik- oder USV-Anlagen mit trafolosen Wechselrichtern, RCBO mit SK-Kennlinie können dort eingesetzt werden. wo mit hohen Ableitströmen zu rechnen und der Brandschutz nicht gefordert ist, Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen, RCBO sind auf Anfrage auch für andere Frequenzen erhältlich, nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt.
