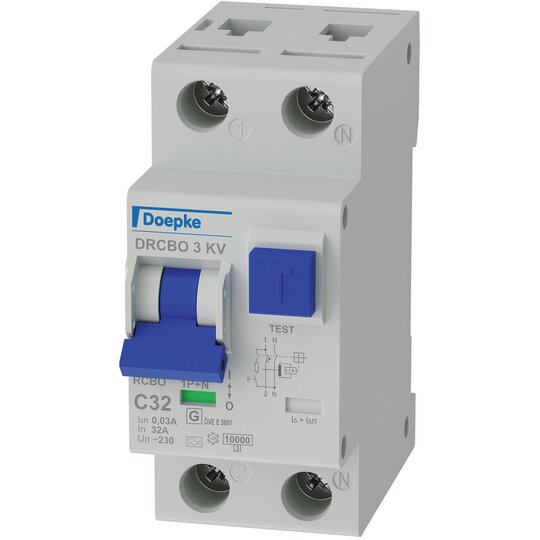

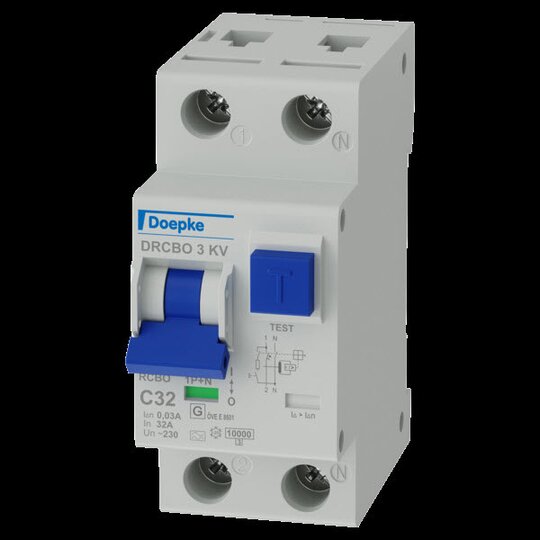

Doepke DRCBO 3 C32/0,03/1N-A KV FI-/LS-Kombination 09932427

RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. Die Schalter der Baureihe DRCBO 3 funktionieren netzspannungsunabhängig und zeichnen sich durch ein hohes Bemessungsschaltvermögen aus. Separate Anzeigen ermöglichen einen schnellen Überblick über den aktuellen Betriebszustand. DRCBO 3 lassen sich bequem ein- und ausbauen. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter mit der Auslösecharakteristik C sind für Stromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Schalter in KV-Ausführung haben eine Ansprechverzögerung und sind damit erheblich unempfindlicher für kurzzeitige impulsförmige Fehlerströme. Sie erhöhen so die Anlagenverfügbarkeit. Sie können grundsätzlich anstelle eines Standardschalters eingesetzt werden, da ihre Schutzfunktion komplett erhalten bleibt. Eigenschaften: hilfsspannungsunabhängige Auslösung, sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, grün-rote Kontaktstellungsanzeige, Fehlerstromauslöseanzeige, Zugbügelklemmen mit Hintersteckschutz und weitem Klemmquerschnittsbereich für Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten, Neutralleiter rechts, tristabile Rastschieber für leichten Ein- und Ausbau, Montageart: Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeisung beliebig, Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden, Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50/60 Hz verursachen können.irements for weatherproof RCBOs as per Austrian standard ÖVE E 8601. The tripping times set out in national and international design regulations for instantaneous RCBOs are also observed by the KV design devices. Therefore, in principle these may be used instead of a standard breaker. Properties: mains-voltage-independent tripping compact design for all rated currents high short-circuit resistance green-red contact position indicator residual current tripping indicator Screw terminals with strain-relief clamps with protection against wires being lodged behind them and wide terminal cross-section range for rail and line wiring on both connection sides Use of conventional wiring rails possible Neutral conductor right tri-stable snap-in slider for easy mounting and removal electromagnetic compatibility in accordance with VDEá0664-30 and VDEá0839-6-2 (interference resistance for industrial applications) Mounting: quick fastening to mounting rail any installation position Application areas: Protection of circuits in residential and purpo
