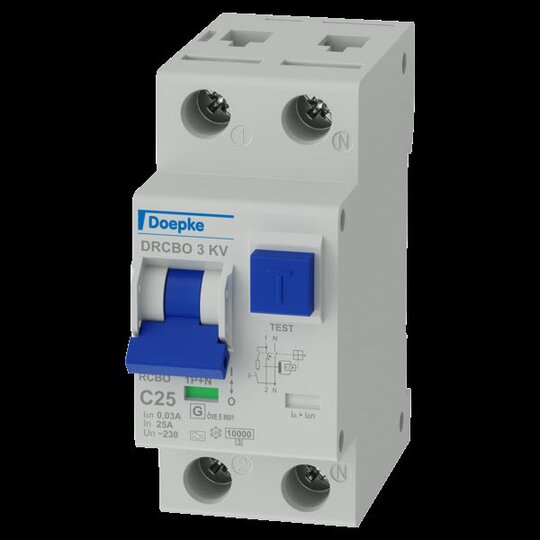

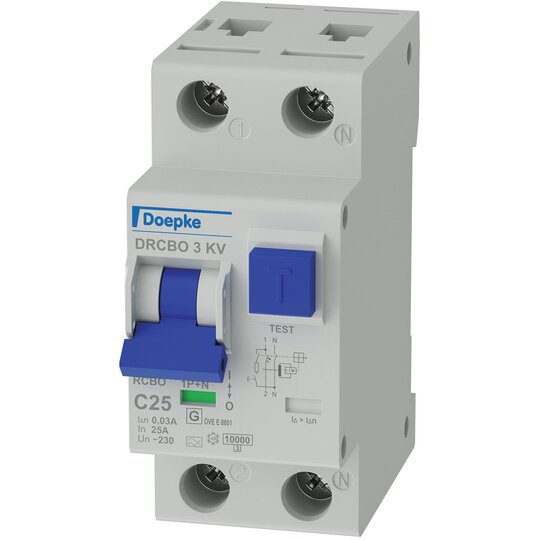

Doepke DRCBO 3 C25/0,03/1N-A KV FI-/LS-Kombination 09932426

Hersteller-Nr. 09932426 307456
Ihr Nettopreis
Art.-Nr.
3710768
EAN
4014712221024
DEHA.-Nr.
4401692
eClass.-Nr.
27142207
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Polzahl (gesamt) 2
Anzahl der abgesicherten Pole 1
Bemessungsspannung 230 V
Bemessungsisolationsspannung Ui 440 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsstrom 25 A
Bemessungsfehlerstrom 0,03 A
Fehlerstrom-Typ A
Energiebegrenzungsklasse 3
Verlustleistung 2,5 W
Bemessungsabschaltvermögen nach EN 61009 10 kA
Bemessungskurzschlussausschaltvermögen Icn nach EN 61009-1 10 kA
Abschaltcharakteristik kurzzeitverzögert
Stoßstromfestigkeit 3 kA
Spannungsart AC
Frequenz 50 Hz
Auslösecharakteristik C
Mitschaltender Neutralleiter true
Mit Verriegelungsvorrichtung true
Überspannungskategorie 3
Verschmutzungsgrad 2
Umgebungstemperatur während des Betriebs -25 - 40 €C
Breite in Teilungseinheiten 2
Einbautiefe 68 mm
Unterputzmontage false
Fehlauslöseschutz false
Schutzart (IP) IP20
Anschließbarer Leiterquerschnitt eindrähtig 1 - 25 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 16 qmm

FI-/LS-Kombination| 1p+N, 25A, 0.03A, 10kA, 50Hz, 230V (AC), Typ A, KV, C-Char.|49|RP:46434752532058465340435219514357414 435638425343544943204243ehlerstromtyps A sind puls- und wechselstromsensitiv. Mit der Auslösecharakteristik C gewährleisten die Geräte verlässlichen Schutz für Ihre Stromkreise mit Verbrauchern, die höhere Einschaltspitzen erzeugen. Unsere KV-Schalter mit Kurzzeitverzögerung sind besonders unempfindlich gegenüber Stoßströmen. Das reduziert Fehlauslösungen und erhöht die Betriebszeiten Ihrer Anlage.: 1 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 16 mm² Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 35 mm (2 TE) × H 80 mm × T 74 mm Bauvorschriften/Normen: EN 61009-1, EN 61009-2-1, ÖVE/ÖNORM E 8601 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DRCBO 3 C25/0,03/1N-A KV Bestellnummer: 09932426 gewähltes Fabrikat/Typ: ___________/___________marily suitable for power circuits with high switch-on or peak currents, as their short-circuit trip value is five to ten times the rated current. Due to a response delay, residual current operated circuit-breakers with integral overcurrent protection in the KV design respond only to residual currents with a duration of more than a half-period of the mains frequency. In contrast to instantaneous breakers, they are significantly less sensitive to brief impulse-like residual currents and facilitate problem-free operation, even when lightning or switching overvoltage in the system causes capacitative surge residual currents or insulation flashovers with a secondary current up to the zero point of the mains voltage. They therefore meet the requirements for weatherproo
