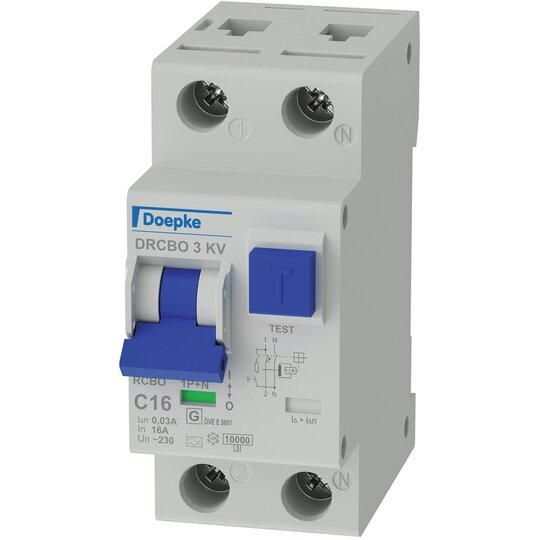

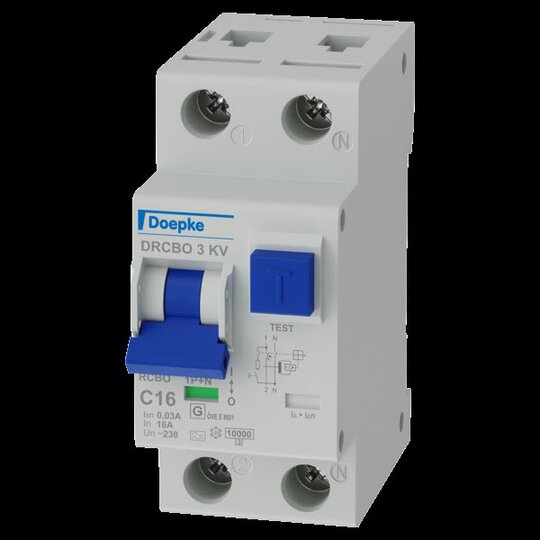

Doepke DRCBO 3 C16/0,03/1N-A KV FI-/LS-Kombination 09932424

Netzspannungsunabhängiger Fehlerstromschutzschalter mit Überstromauslösung (RCBO) zur Erfassung von Wechselfehler- und pulsierenden Gleichfehlerströmen geeignet zum nachträglichen Anbau von Zusatzeinrichtungen Auslösecharakteristik (MCB): C Fehlerstromtyp: A Bemessungsfehlerstrom I¿n: 0.03 A kurzzeitverzögert (gewitterfest) Neutralleiterposition: rechts Breite in Teilungseinheiten: 2 Laststromkreis (Lasttrennkontakt): Polzahl (gesamt): 2 Bemessungsspannung (AC): 230 V Bemessungsstrom AC (typ.): 16 A Bemessungsfrequenz: 50 Hz max. Bemessungsschaltvermögen: 10 kA Bemessungsisolationsspannung: 440 V Schraubklemme oben, unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1 mm² ... 25 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 16 mm² Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 35 mm (2 TE) × H 80 mm × T 74 mm Bauvorschriften/Normen: EN 61009-1, EN 61009-2-1, ÖVE/ÖNORM E 8601 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DRCBO 3 C16/0,03/1N-A KV Bestellnummer: 09932424 gewähltes Fabrikat/Typ: ___________/___________Klemmquerschnittsbereich für Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten, Neutralleiter rechts, tristabile Rastschieber für leichten Ein- und Ausbau, Montageart: Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeisung beliebig, Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden, Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50/60 Hz verursachen können.irements for weatherproof RCBOs as per Austrian standard ÖVE E 8601. The tripping times set out in national and international design regulations for instantaneous RCBOs are also observed by the KV design devices. Therefore, in principle these may be used instead of a standard breaker. Properties: mains-voltage-independent tripping compact design for all rated currents high short-circuit resistance green-red contact position indicator residual current tripping indicator Screw terminals with strain-relief clamps with protection against wires being lodged behind them and wide terminal cross-section range for rail and line wiring on both connection sides Use of conventional wiring rails possible Neutral conductor right tri-stable snap-in slider for easy mounting and removal electromagnetic compatibility in accordance with VDEá0664-30 and VDEá0839-6-2 (interference resistance for industrial applications) Mounting: quick fastening to mounting rail any installation position Application areas: Protection of circuits in residential and purpo
