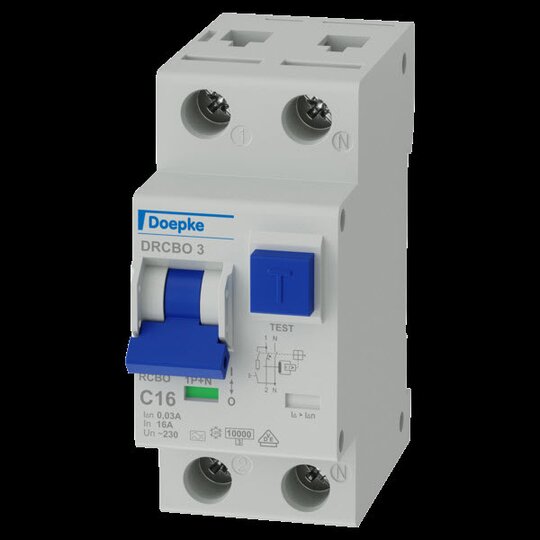

Doepke DRCBO 3 C16/0,03/1N-A FI-/LS- Kombination 1+Np 16A 0.03A,C-Charakt.

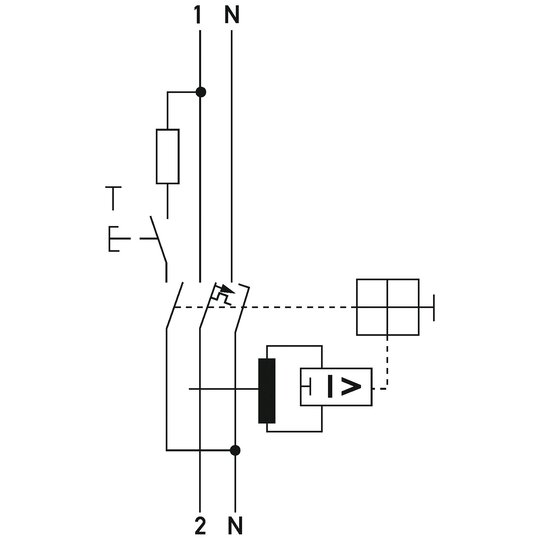

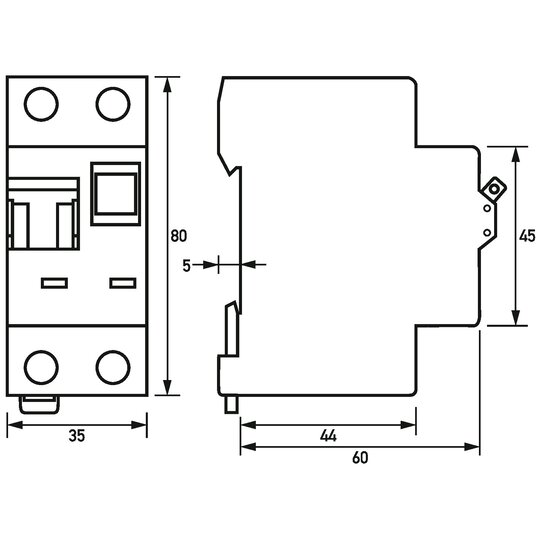

Netzspannungsunabhängiger Fehlerstromschutzschalter mit Überstromauslösung (RCBO) zur Erfassung von Wechselfehler- und pulsierenden Gleichfehlerströmen geeignet zum nachträglichen Anbau von Zusatzeinrichtungen Auslösecharakteristik (MCB): C Fehlerstromtyp: A Bemessungsfehlerstrom I¿n: 0.03 A Neutralleiterposition: rechts Breite in Teilungseinheiten: 2 Laststromkreis (Lasttrennkontakt): Polzahl (gesamt): 2 Bemessungsspannung (AC): 230 V Bemessungsstrom AC (typ.): 16 A Bemessungsfrequenz: 50 Hz max. Bemessungsschaltvermögen: 10 kA Bemessungsisolationsspannung: 440 V Schraubklemme oben, unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1 mm² ... 25 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 16 mm² Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 35 mm (2 TE) × H 80 mm × T 74 mm Zertifizierungen: VDE Bauvorschriften/Normen: EN 61009-1, EN 61009-2-1 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DRCBO 3 C16/0,03/1N-A Bestellnummer: 09932124 gewähltes Fabrikat/Typ: ___________/___________marily suitable for power circuits with high switch-on or peak currents, as their short-circuit trip value is five to ten times the rated current. Standard devices are intended for monitoring circuits with a rated voltage of 230 V resp. 400 V and a rated frequency of 50 Hz, some series 60 Hz. Properties: mains-voltage-independent tripping compact design for all rated currents high short-circuit resistance green-red contact position indicator residual current tripping indicator Screw terminals with strain-relief clamps with protection against wires being lodged behind them and wide terminal cross-section range for rail and line wiring on both connection sides Use of conventional wiring rails possible Neutral conductor right tri-stable snap-in slider for easy mounting and removal electromagnetic compatibility in accordance with VDE 0664-30 and VDE 0839-6-2 (interference resistance for industrial applications) Mounting: quick fastening to mounting rail any installation position Application areas: Protection of circuits in residential and purpose-built buildings as well as industrial facilities with TN-S and TN-C-S networks. In IT networks, the RCCB/MCBs can be set to switch off in the event of a second earth fault. Not permitted for use in systems with TN-C networks, not permitted for protecting circuits in which the power electronics equipment may cause smooth DC residual currents or residual currents with frequencies not equal to 50/60 Hz.
