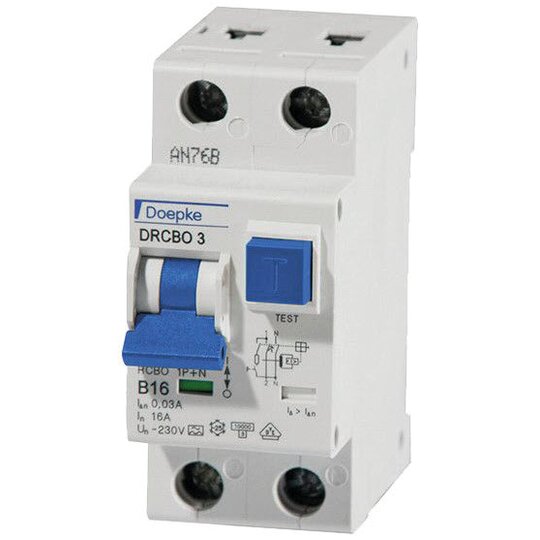

Doepke DRCBO 3 B16/0,03/1N-A FI-/LS- Kombination 1+Np 16A 0.03A,B-Charakt.

Hersteller-Nr. 09932104 307437
Ihr Nettopreis
Art.-Nr.
3710748
EAN
4014712220621
DEHA.-Nr.
4401675
eClass.-Nr.
27142207
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Polzahl (gesamt) 2
Anzahl der abgesicherten Pole 1
Bemessungsspannung 230 V
Bemessungsisolationsspannung Ui 440 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsstrom 16 A
Bemessungsfehlerstrom 0,03 A
Fehlerstrom-Typ A
Energiebegrenzungsklasse 3
Verlustleistung 1,8 W
Bemessungsabschaltvermögen nach EN 61009 10 kA
Bemessungskurzschlussausschaltvermögen Icn nach EN 61009-1 10 kA
Abschaltcharakteristik unverzögert
Stoßstromfestigkeit 0,25 kA
Spannungsart AC
Frequenz 50 Hz
Auslösecharakteristik B
Mitschaltender Neutralleiter true
Mit Verriegelungsvorrichtung true
Überspannungskategorie 3
Verschmutzungsgrad 2
Umgebungstemperatur während des Betriebs -25 - 40 €C
Breite in Teilungseinheiten 2
Einbautiefe 68 mm
Unterputzmontage false
Fehlauslöseschutz false
Schutzart (IP) IP20
Anschließbarer Leiterquerschnitt eindrähtig 1 - 25 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 16 qmm

RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Somit eignen sie sich ideal für Ihre Verteilungen auf engem Raum. Das Bemessungsschaltvermögen der 1+N-poligen Baureihe DRCBO 3 liegt bei 10 kA. Schalter des Fehlerstromtyps A sind puls- und wechselstromsensitiv. Mit der Auslösecharakteristik B gewährleisten die Geräte verlässlichen Schutz für Ihre Stromkreise ohne hohe Einschaltspitzen. Geräte in Standardausführung sind für Stromkreise mit 230 V bzw. 400 V bei 50 Hz ausgelegt.chnitt feindrähtig: 1-Leiter: 1 mm² ... 16 mm² Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 35 mm (2 TE) × H 80 mm × T 74 mm Zertifizierungen: VDE Bauvorschriften/Normen: EN 61009-1, EN 61009-2-1 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DRCBO 3 B16/0,03/1N-A Bestellnummer: 09932104 gewähltes Fabrikat/Typ: ___________/___________eristics B and C facilitate the selection of different response thresholds for the instantaneous trip. For device protection, the switches can be adjusted by selecting the characteristics in limits to suit the operation-relevant peak currents. Devices with characteristic B offer standard line protection for sockets and lighting circuits while these devices with characteristic C are suitable for power circuits with high switch-on currents. Standard devices are intended for monitoring circuits with a rated voltage of 230 V resp. 400 V and a rated frequency of 50 Hz, some series 60 Hz. Properties: mains-voltage-independent tripping compact design for all rated currents high short-circuit resistance green-red contact position indicator residual current tripping indica
