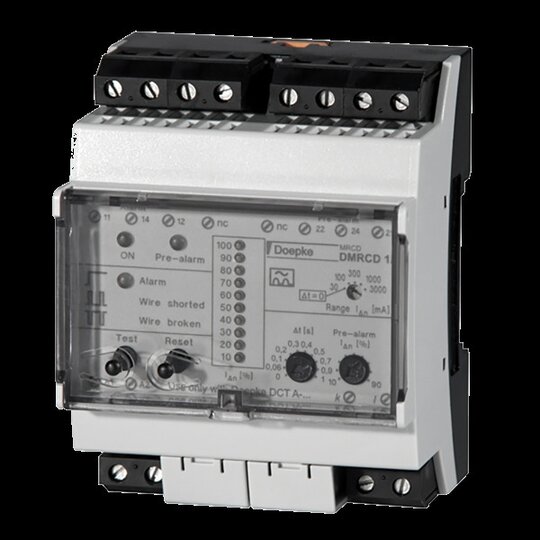

Doepke DMRCD 1A FI-Steuerrelais 85V-264V 50/60Hz 09340350

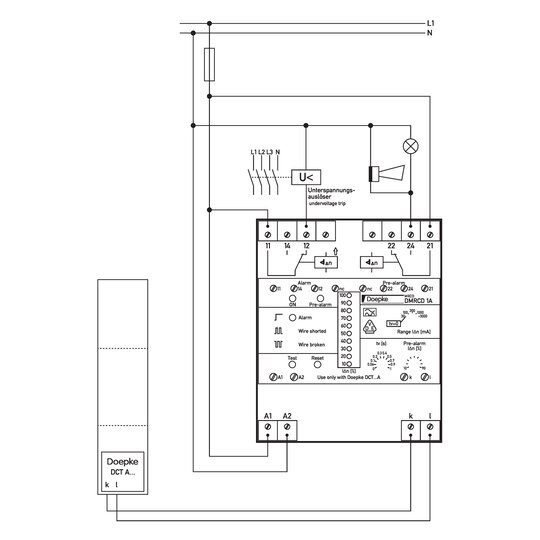

Elektronisches Fehlerstrom-Steuerrelais zur Kombination mit einem externen Differenzstromwandler und Lasttrennschalter zu einem pulsstromsensitiven, modularen Fehlerstromschutzgerät Typ A (MRCD), nach DIN EN 60947-2 / VDE 0660-101. Ansprechdifferenzstromcharakteristik: A Selektivität einstellbar: true max. einstellbarer Ansprechdifferenzstrom I¿adj AC: 0.03 A, 0.1 A, 0.3 A, 1 A, 3 A Frequenzbereich Fehleransprechstrom Typ A: 50 Hz ... 60 Hz Frequenzbereich Fehleransprechstrom Typ AC: 50 Hz ... 60 Hz Frequenzbereich Ansprechdifferenzstrom Typ A: 50 Hz ... 60 Hz Frequenzbereich Ansprechdifferenzstrom Typ AC: 50 Hz ... 60 Hz Spannungsart des überwachten Stromkreises: AC Bemessungsspannungsbereich Uem des überwachten Stromkreises AC: 0 V ... 690 V Bemessungsfrequenzbereich des überwachten Stromkreises: 50 Hz ... 60 Hz Einstellwerte Verzögerung bei I¿n = 30 mA: 0 s Einstellwerte Verzögerung bei I¿n = 100 mA: 0.06 s, 0.1 s, 0.2 s, 0.3 s, 0.4 s, 0.5 s, 0.7 s, 0.9 s, 1 s Wandler extern: DCT A-20, DCT A-35, DCT A-70, DCT A-105 Fehlerspeicher vorhanden Bedienelemente: Bereichsschalter für Fehleransprechstrom, Bereichsschalter für Voralarmschwelle, Bereichsschalter für Grenznichtansprechzeit, Rücksetztaster, Testtaste Voralarmausgang (Relais): 1 Wechsler Polzahl (gesamt): 1 Bemessungsspannung (AC): 230 V Bemessungsstrom AC (typ.): 5 A Hauptalarmausgang (Relais): 1 Wechsler Bemessungsspannung (AC): 230 V Bemessungsstrom AC (typ.): 5 A Betriebsspannung (AC): 230 V (85 V ... 264 V) Betriebsfrequenz: 50 Hz, 60 Hz Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP40 Abmessungen: B 71,6 mm (4 TE) × H 89,7 mm × T 62,2 mm Bauvorschriften/Normen: EN 60947-2 Anhang M, VDE 0100-410, IEC 670364-4-41, VDE 0100-530, EN 60664 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DMRCD 1 A Bestellnummer: 09340350 gewähltes Fabrikat/Typ: ___________/___________ Touchpanels, SPS usw. Modulare Schutzgeräte mit der Fehlerstromcharakteristik A erkennen sinusförmige Wechsel- und pulsierende Gleichfehlerströme. Diese Geräte eignen sich für die Überwachung von Stromkreisen mit Frequenzen von 50 Hz bis 60 Hz. Sie unterscheiden sich in ihren Einstellbereichen des Fehleransprechstroms: das DMRCD 1 A erlaubt die Einstellung der Werte 0.03 A, 0.1 A, 0.3 A, 1 A, 3 A, das DMRCD 2 A die Einstellung der Werte 0.03 A, 0.1 A, 0.3 A, 1 A, 10 A. Eigenschaften: - geeignet zur Erfassung von Fehle
