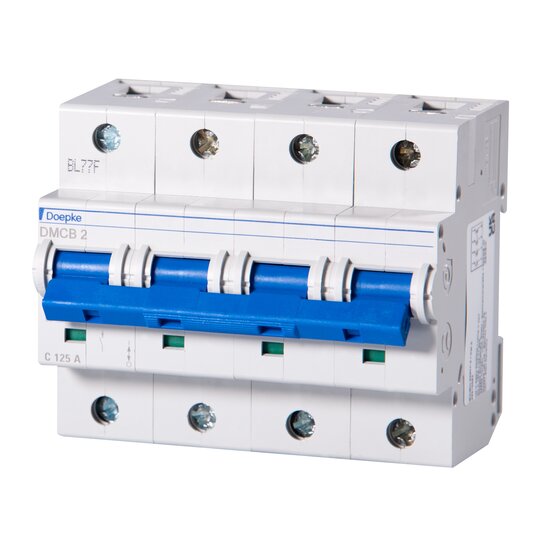

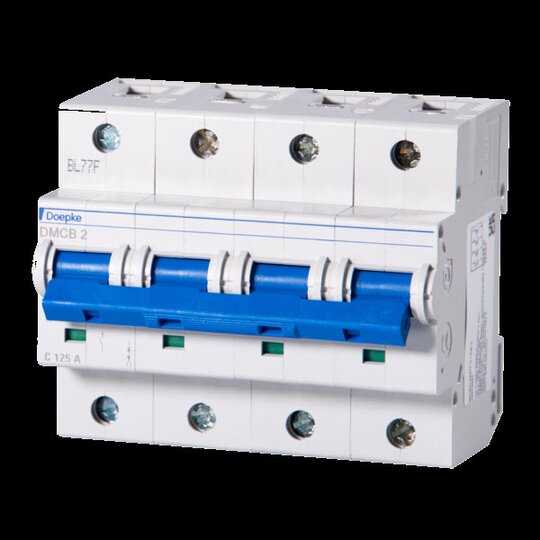

Doepke DMCB 2 C125-4 LS-Schalter 4-pol.C-Char.125 A 15 kA 09915082
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3711597
- EAN
- 4014712225725
- Hersteller-Nr.
- 09915082
- DEHA.-Nr.
- 4732580
- eClass.-Nr.
- 27141901
- Zolltarif-Nr.
- 85363030
| Einbautiefe | 70 mm |
| Auslösecharakteristik | C |
| Polzahl (gesamt) | 4 |
| Anzahl der abgesicherten Pole | 4 |
| Bemessungsstrom | 125 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 0 kA |
| Spannungsart | AC/DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 0 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 15 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 kA |
| Frequenz | 50 - 60 Hz |
| Verlustleistung | 36,88 W |
| Energiebegrenzungsklasse | 3 |
| Unterputzmontage | false |
| Mitschaltender Neutralleiter | false |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | true |
| Breite in Teilungseinheiten | 6 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -25 - 50 €C |
| Anschließbarer Leiterquerschnitt eindrähtig | 2 - 50 qmm |
| Explosionsgeschützt | false |

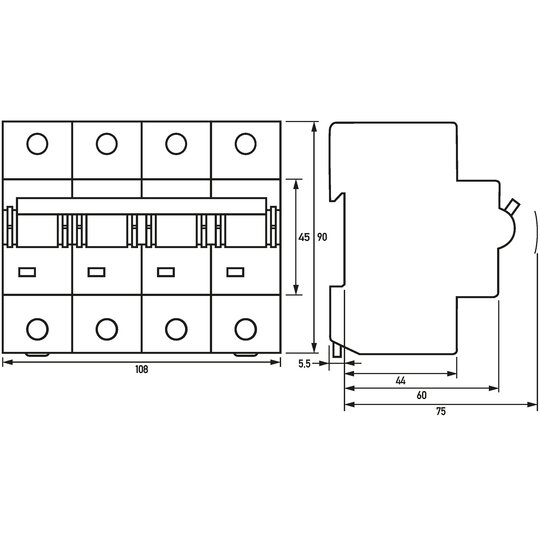

LS-Schalter|C-Char, 125 A/230 V, 400 V AC, 125 A/120 V DC, 15 kA|35|RP:5147564953204456474342435238425343544943 042434 Schließer Polzahl (gesamt): 4 Bemessungsspannung (AC): 230 V, 400 V Bemessungsstrom AC (typ.): 125 A Bemessungsfrequenz: 50 Hz, 60 Hz Bemessungsspannung (DC): 120 V Bemessungsstrom DC (typ.): 125 A Bemessungsisolationsspannung: 440 V Bemessungsschaltvermögen nach IEC 60947-2 bei 230 V: 15 kA Bemessungsschaltvermögen nach IEC 60947-2 bei 400 V: 15 kA Liftklemme unverlierbar oben und unten (Laststromkreis): Klemmbereich: min. 2.5 mm² ... max. 50 mm² Anschlussquerschnitt eindrähtig: 1-Leiter: 2 mm² ... 50 mm² Umgebungstemperatur: min. -25 °C ... max. 50 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 Abmessungen: B 108 mm (6 TE) × H 90 mm × T 71,5 mm Bauvorschriften/Normen: EN 60947-2 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DMCB 2 C125-4 Bestellnummer: 09915082 gewähltes Fabrikat/Typ: ___________/___________
doepke_3932166_dmcb2_bed_web_ml.pdfMontageanleitung
Download
(Stand: 11.11.2024)
|
doepke_09915082_dbl_de.pdfProduktdatenblatt
Download
(Stand: 11.11.2024)
|
doepke_declaration_rohs_ml.pdfRoHS-Erklärung
Download
(Stand: 11.11.2024)
|
Deeplink Produktseite
Download
(Stand: 11.11.2024)
|
REACH-Erklärung
Download
(Stand: 11.11.2024)
|
