Einbautiefe | 68 mm |
Auslösecharakteristik | B |
Polzahl (gesamt) | 1 |
Anzahl der abgesicherten Pole | 1 |
Bemessungsstrom | 6 A |
Bemessungsspannung | 125 V |
Bemessungsisolationsspannung Ui | 2 V |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
Spannungsart | DC |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
Frequenz | 0 Hz |
Verlustleistung | 0 W |
Unterputzmontage | false |
Mitschaltender Neutralleiter | false |
Verschmutzungsgrad | 2 |
Zusatzeinrichtungen möglich | true |
Breite in Teilungseinheiten | 1 |
Schutzart (IP) | IP20 |
Umgebungstemperatur während des Betriebs | -25 - 55 €C |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 25 qmm |
Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 25 qmm |
Explosionsgeschützt | false |

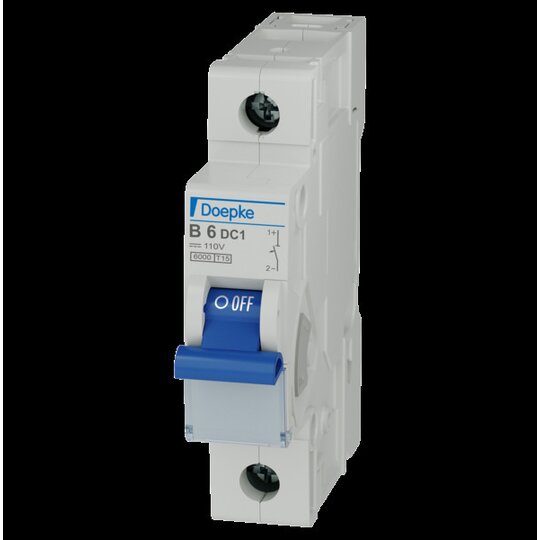

LS-Schalter| 1p, B-Char, 6A, 125V DC, 6kA, für DC-Stromkreise|15|RP:4146564757584739522045535858 047434038425343544943204243rantiert. Die Ausführung DLS 6hdc ist für Verteiler- und Endstromkreise in Gleichspannungsnetzen ausgelegt. Ihr Bemessungsschaltvermögen beträgt 6 kA. Mit der Auslösecharakteristik B gewährleisten die Schalter verlässlichen Schutz für Ihre Stromkreise ohne hohe Einschaltspitzen.A Bemessungsisolationsspannung: 2 kV Bemessungsschaltvermögen nach EN 60898 bei 230 V: 6 kA Bemessungsschaltvermögen nach EN 60898 bei 400 V: 6 kA Zugbügelklemme oben (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 25 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 25 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 16 mm² Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Zugbügelklemme unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 35 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 35 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 25 mm² Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Umgebungstemperatur: min. -25 °C ... max. 55 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 Abmessungen: B 17,7 mm (1 TE) × H 82,5 mm × T 74 mm Bauvorschriften/Normen: IEC 60898-3, VDE 0641-13 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DLS 6hdc B6-1 Bestellnummer: 09912019 gewähltes Fabrikat/Typ: ___________/___________
doepke_3930309_dls6_montageanleitung_web_ml.pdfMontageanleitung
Download
(Stand: 07.09.2025)
|
doepke_09912019_dbl_de.pdfProduktdatenblatt
Download
(Stand: 07.09.2025)
|
doepke_5962021_dls6_iec_web_de.pdfTechnische Information
Download
(Stand: 07.09.2025)
|
doepke_declaration_rohs_ml.pdfRoHS-Erklärung
Download
(Stand: 07.09.2025)
|
