Einbautiefe | 68 mm |
Auslösecharakteristik | K |
Polzahl (gesamt) | 4 |
Anzahl der abgesicherten Pole | 3 |
Bemessungsstrom | 63 A |
Bemessungsspannung | 400 V |
Bemessungsisolationsspannung Ui | 2 V |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
Spannungsart | AC |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
Frequenz | 16.67 - 60 Hz |
Verlustleistung | 28 W |
Energiebegrenzungsklasse | 3 |
Unterputzmontage | false |
Mitschaltender Neutralleiter | true |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Zusatzeinrichtungen möglich | true |
Breite in Teilungseinheiten | 4 |
Schutzart (IP) | IP20 |
Umgebungstemperatur während des Betriebs | -25 - 55 €C |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 25 qmm |
Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 25 qmm |
Explosionsgeschützt | false |

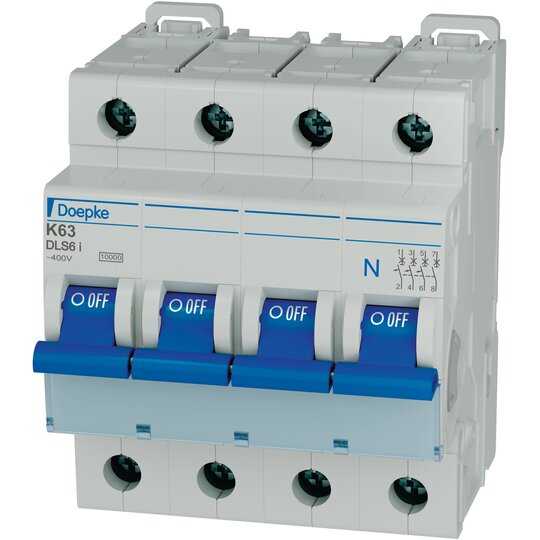

Leitungsschutzschalter schützen Kabel, Leitungen und Installationsgeräte gegen Überlast und Kurzschluss. Jeder unserer Leitungsschutzschalter ist mit einer Freiauslösung ausgestattet, die ein sicheres Abschalten, auch bei blockiertem Schaltknebel, garantiert. Die Ausführung DLS 6i zeichnet sich durch beidseitige Rastschieber aus. So können Sie die Schalter bequem aus dem Schienenverbund lösen. Ihr Bemessungsschaltvermögen beträgt 10 kA. Mit der Auslösecharakteristik K gewährleisten die Schalter optimalen Schutz für Ihre Drehstromkreise, die eine sensible Überstromauslösung erfordern. Die K-Charakteristik eignet sich somit besonders für Motoren- und Tranformatorenlastkreise. Bemessungsfrequenz: 50 Hz (16,67 Hz ... 60 Hz) Bemessungsisolationsspannung: 2 kV Bemessungsschaltvermögen nach EN 60898 bei 230 V: 10 kA Bemessungsschaltvermögen nach EN 60898 bei 400 V: 10 kA Zugbügelklemme oben (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 25 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 25 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 16 mm² Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Zugbügelklemme unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 35 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 35 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 25 mm² Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Umgebungstemperatur: min. -25 °C ... max. 55 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 Abmessungen: B 70,8 mm (4 TE) × H 82,5 mm × T 74 mm Bauvorschriften/Normen: IEC 60947-2, DIN EN 60947-2, VDE 0660-101 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DLS 6i K63-3+N Bestellnummer: 09916689 gewähltes Fabrikat/Typ: ___________/___________witching capacity for us
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
doepke_3930309_dls6_montageanleitung_web_ml.pdfMontageanleitung
Download
(Stand: 07.09.2025)
|
doepke_09916689_dbl_de.pdfProduktdatenblatt
Download
(Stand: 07.09.2025)
|
doepke_09914019_verlustleistung_dls6_inf_web_ml.pdfTechnische Information
Download
(Stand: 07.09.2025)
|
doepke_declaration_rohs_ml.pdfRoHS-Erklärung
Download
(Stand: 07.09.2025)
|
6 / 650 / 65003 / 6500301 (308763)
