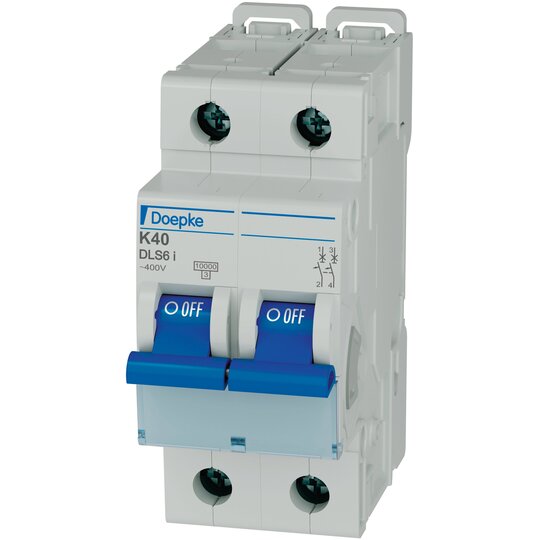

Doepke DLS 6I K40-2 10KA Leitungsschutzschalter 09916627

Hersteller-Nr. 09916627 308785
Ihr Nettopreis
Art.-Nr.
3712111
EAN
4014712174122
DEHA.-Nr.
3004527
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Einbautiefe 68 mm
Auslösecharakteristik K
Polzahl (gesamt) 2
Anzahl der abgesicherten Pole 2
Bemessungsstrom 40 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 2 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 10 kA
Spannungsart AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 10 kA
Frequenz 16.67 - 60 Hz
Verlustleistung 10,5 W
Energiebegrenzungsklasse 3
Unterputzmontage false
Mitschaltender Neutralleiter false
Überspannungskategorie 3
Verschmutzungsgrad 2
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 2
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 55 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 25 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 25 qmm
Explosionsgeschützt false

Leitungsschutzschalter (MCB) mit besonders hohem Bemessungsschaltvermögen von 10 kA für industrielle Anwendungen Zugbügelklemmen oben und unten spezielle Schnellbefestigung zur Entnahme auch mehrerer Leitungsschutzschalter aus dem unteren oder oberen Schienenverbund großes, klappbares Beschriftungsfenster für einen sicheren Halt und Schutz des Etiketts Verwendung von handelsüblichen Verdrahtungsschienen möglich ON/OFF-Schaltstellungsanzeige am Schaltknebel Zubehör rechts nachrüstbar kostenlose Beschriftungssoftware Auslösecharakteristik (MCB): K Isolationsgruppe (250 V AC): C Isolationsgruppe (400 V AC): B Laststromkreis (Lasttrennkontakt): 2 Schließer Polzahl (gesamt): 2 Bemessungsspannung (AC): 230 V, 400 V Bemessungsstrom AC (typ.): 40 A Bemessungsfrequenz: 50 Hz (16,67 Hz ... 60 Hz) Bemessungsspannung (DC): 125 V Bemessungsstrom DC (typ.): 40 A Bemessungsisolationsspannung: 2 kV Bemessungsschaltvermögen nach EN 60898 bei 230 V: 10 kA Bemessungsschaltvermögen nach EN 60898 bei 400 V: 10 kA Zugbügelklemme oben (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 25 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 25 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 16 mm² Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Zugbügelklemme unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 35 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 35 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 25 mm² Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Umgebungstemperatur: min. -25 °C ... max. 55 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 Abmessungen: B 35,4 mm (2 TE) × H 82,5 mm × T 74 mm Bauvorschriften/Normen: IEC 60947-2, DIN EN 60947-2, VDE 0660-101 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DLS 6i K40-2 Bestellnummer: 09916627 gewähltes Fabrikat/Typ: ___________/___________witching capacity for use in industrial systems screw terminals with strain-relief clamps with wide terminal cross-section range for rail and line wiring on both connection sides designs with 1 to 4 protected poles also available with unprotected neutral conductor pole (1+N, 3+N) special quick fastening for removal of multiple miniature circuit-breakers from the bottom or top interconnection. large, folding label window for a secure hold and protection of the label use of conventional wiring rails ON/OFF switch position indicator on the switch toggle accessories retro-fittable on the right labelling software free of charge Mounting: quick fastening to mounting rail any installation position Application areas: suitable for use in power supplies for industrial facilities and purpose-built buildings or buildings for commercial use

Doepke 308333
Art.-Nr. 3711659
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

doepke_3930309_dls6_montageanleitung_web_ml.pdf

Montageanleitung

Download (Stand: 07.09.2025)

doepke_09916627_dbl_de.pdf

Produktdatenblatt

Download (Stand: 07.09.2025)

doepke_09914019_verlustleistung_dls6_inf_web_ml.pdf

Technische Information

Download (Stand: 07.09.2025)

doepke_declaration_rohs_ml.pdf

RoHS-Erklärung

Download (Stand: 07.09.2025)
