| Einbautiefe |
68 mm |
| Auslösecharakteristik |
D |
| Polzahl (gesamt) |
2 |
| Anzahl der abgesicherten Pole |
1 |
| Bemessungsstrom |
8 A |
| Bemessungsspannung |
230 V |
| Bemessungsisolationsspannung Ui |
2 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V |
10 kA |
| Spannungsart |
AC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V |
10 kA |
| Frequenz |
16.67 - 60 Hz |
| Verlustleistung |
2,6 W |
| Unterputzmontage |
false |
| Mitschaltender Neutralleiter |
true |
| Überspannungskategorie |
3 |
| Verschmutzungsgrad |
2 |
| Zusatzeinrichtungen möglich |
true |
| Breite in Teilungseinheiten |
2 |
| Schutzart (IP) |
IP20 |
| Umgebungstemperatur während des Betriebs |
-25 - 55 €C |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
1.5 - 25 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig |
0.5 - 25 qmm |
| Explosionsgeschützt |
false |

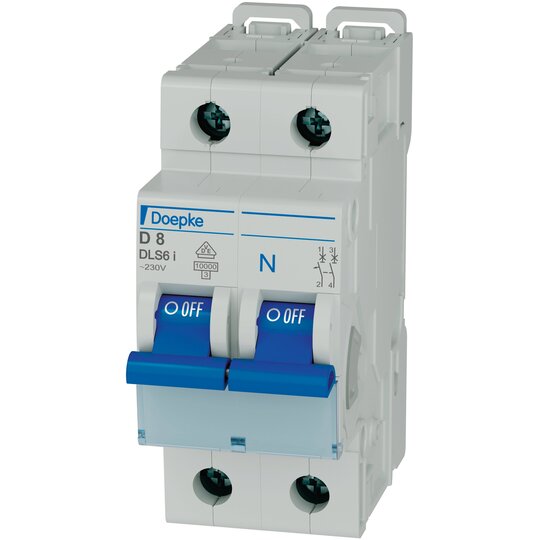

Leitungsschutzschalter (MCB) mit besonders hohem Bemessungsschaltvermögen von 10 kA für industrielle Anwendungen Zugbügelklemmen oben und unten spezielle Schnellbefestigung zur Entnahme auch mehrerer Leitungsschutzschalter aus dem unteren oder oberen Schienenverbund großes, klappbares Beschriftungsfenster für einen sicheren Halt und Schutz des Etiketts Verwendung von handelsüblichen Verdrahtungsschienen möglich ON/OFF-Schaltstellungsanzeige am Schaltknebel Zubehör rechts nachrüstbar kostenlose Beschriftungssoftware Auslösecharakteristik (MCB): D Isolationsgruppe (250 V AC): C Laststromkreis (Lasttrennkontakt): 2 Schließer Polzahl (gesamt): 2 Bemessungsspannung (AC): 230 V Bemessungsstrom AC (typ.): 8 A Bemessungsfrequenz: 50 Hz (16,67 Hz ... 60 Hz) Bemessungsisolationsspannung: 2 kV Bemessungsschaltvermögen nach EN 60898 bei 230 V: 10 kA Bemessungsschaltvermögen nach EN 60898 bei 400 V: 10 kA Zugbügelklemme oben (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 25 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 25 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 16 mm² Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Zugbügelklemme unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 35 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 35 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 25 mm² Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Umgebungstemperatur: min. -25 °C ... max. 55 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 Abmessungen: B 35,4 mm (2 TE) × H 82,5 mm × T 74 mm Zertifizierungen: VDE Bauvorschriften/Normen: IEC 60898-1, DIN EN 60898-1, VDE 0641-11 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DLS 6i D08-1+N Bestellnummer: 09916410 gewähltes Fabrikat/Typ: ___________/___________ nachrüstbar, kostenlose Beschriftungssoftware, Montageart: Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einsatzgebiete: geeignet für den Einsatz in Stromversorgungen für Industrieanlagen und Zweck- bzw. gewerblich genutzte Gebäude.
