Einbautiefe | 68 mm |
Auslösecharakteristik | D |
Polzahl (gesamt) | 4 |
Anzahl der abgesicherten Pole | 4 |
Bemessungsstrom | 63 A |
Bemessungsspannung | 400 V |
Bemessungsisolationsspannung Ui | 2 V |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
Spannungsart | AC/DC |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
Frequenz | 16.67 - 60 Hz |
Verlustleistung | 34 W |
Unterputzmontage | false |
Mitschaltender Neutralleiter | false |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Zusatzeinrichtungen möglich | true |
Breite in Teilungseinheiten | 4 |
Schutzart (IP) | IP20 |
Umgebungstemperatur während des Betriebs | -25 - 55 €C |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 25 qmm |
Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 25 qmm |
Explosionsgeschützt | false |

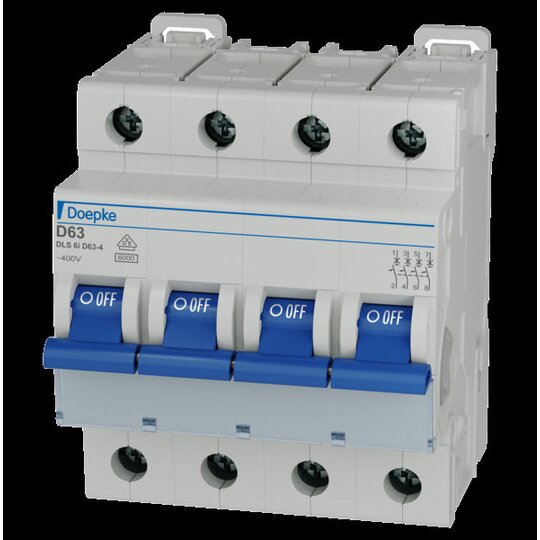

Leitungsschutzschalter (MCB) mit besonders hohem Bemessungsschaltvermögen von 6 kA für industrielle Anwendungen Zugbügelklemmen oben und unten spezielle Schnellbefestigung zur Entnahme auch mehrerer Leitungsschutzschalter aus dem unteren oder oberen Schienenverbund großes, klappbares Beschriftungsfenster für einen sicheren Halt und Schutz des Etiketts Verwendung von handelsüblichen Verdrahtungsschienen möglich ON/OFF-Schaltstellungsanzeige am Schaltknebel Zubehör rechts nachrüstbar kostenlose Beschriftungssoftware Auslösecharakteristik (MCB): D Isolationsgruppe (250 V AC): C Isolationsgruppe (400 V AC): B Laststromkreis (Lasttrennkontakt): 4 Schließer Polzahl (gesamt): 4 Bemessungsspannung (AC): 230 V, 400 V Bemessungsstrom AC (typ.): 63 A Bemessungsfrequenz: 50 Hz (16,67 Hz ... 60 Hz) Bemessungsspannung (DC): 60 V Bemessungsstrom DC (typ.): 63 A Bemessungsisolationsspannung: 2 kV Bemessungsschaltvermögen nach EN 60898 bei 230 V: 6 kA Bemessungsschaltvermögen nach EN 60898 bei 400 V: 6 kA Zugbügelklemme oben (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 25 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 25 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 16 mm² Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Zugbügelklemme unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 35 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 35 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 25 mm² Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Umgebungstemperatur: min. -25 °C ... max. 55 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 Abmessungen: B 70,8 mm (4 TE) × H 82,5 mm × T 74 mm Zertifizierungen: VDE Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DLS 6i D63-4 Bestellnummer: 09916539 gewähltes Fabrikat/Typ: ___________/___________protection. Properties: high rated switching capacity for use in industrial systems screw terminals with strain-relief clamps with wide terminal cross-section range for rail and line wiring on both connection sides designs with 1 to 4 protected poles also available with unp
doepke_3930309_dls6_montageanleitung_web_ml.pdfMontageanleitung
Download
(Stand: 07.09.2025)
|
doepke_09916539_dbl_de.pdfProduktdatenblatt
Download
(Stand: 07.09.2025)
|
doepke_09914019_verlustleistung_dls6_inf_web_ml.pdfTechnische Information
Download
(Stand: 07.09.2025)
|
doepke_declaration_rohs_ml.pdfRoHS-Erklärung
Download
(Stand: 07.09.2025)
|
