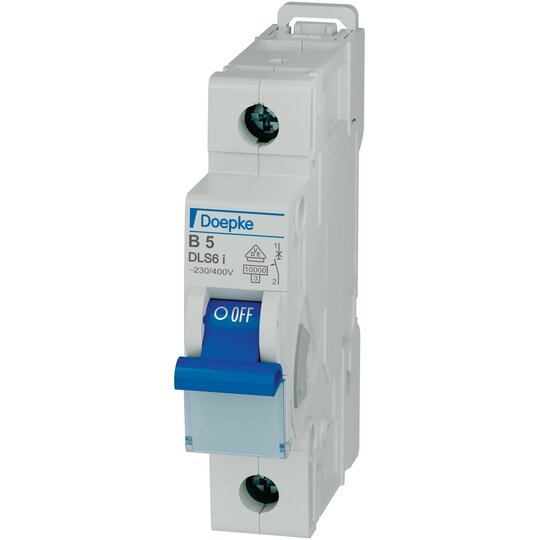

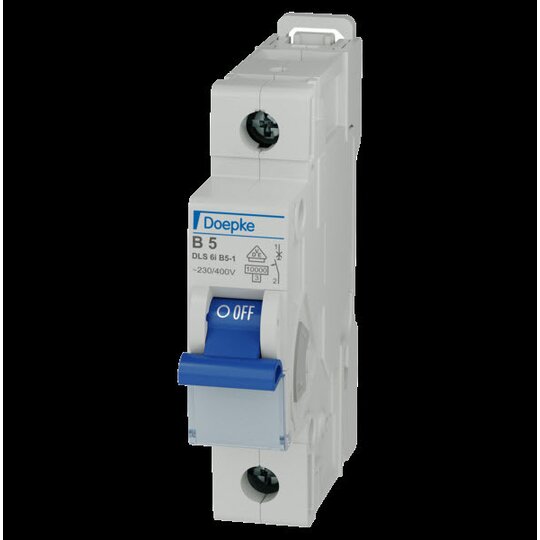

Doepke DLS 6I B5-1 10 KA Leitungsschutzschalter 09916018

LS-Schalter|B-Char, 5 A/230 V, 400 V AC, 5 A/60 V DC, 10 kA|15|RP:5147564953204456474342435238425343544943 04243rteiler- und Endstromkreise mit hoher Kurzschlussleistung wie z. B. in Industrieanlagen. Verbreitet werden diese MCB jedoch auch für den Geräte- und Maschinenschutz eingesetzt.Die Überstromauslösung erfolgt bei Strömen im Überlastbereich durch einen träge ansprechenden, wärmeempfindlichen Bimetallauslöser und bei Kurzschlussströmen durch einen elektromagnetischen Schnellauslöser.Das Gerät steht in den Auslösecharakteristiken B und C mit unterschiedlichen Ansprechstromschwellen des Schnellauslösers zur Verfügung. Für den Geräteschutz lässt sich der MCB somit durch die Wahl der Charakteristik in Grenzen an die betriebsmäßigen Spitzenströme anpassen.Eine externe Auslösung ist durch Zusatzgeräte wie Arbeitsstrom- oder Unterspannungsauslöser möglich.Der Leitungsschutzschalter lässt sich nach Auslösung durch manuelles Einschalten weiter verwenden. MontageartSchnellbefestigung auf Tragschienen nach EN 60715:2001-09Einbaulage beliebigEinsatzgebietegeeignet für den Einsatz in Stromversorgungen für Industrieanlagen und Zweck- bzw. gewerblich genutzte Gebäude Leitungsschutzschalter DLS 6i, Auslösecharakteristik B,C,D,K und Z, 10 kAFunktion:Leitungsschutzschalter (MCB) vom Typ DLS 6i dienen vornehmlich dem Überstromschutz von Kabeln und Leitungen nach VDE 0100-430 sowie dem Schutz gegen den elektrischen Schlag nach VDE 0100-410. Ihr Bemessungsschaltvermögen ist ausgelegt für Verteiler- und Endstromkreise mit hoher Kurzschlussleistung, wie z.B. in Industrieanlagen. Verbreitet werden diese MCB jedoch auch für den Geräteschutz und Maschinenschutz eingesetzt.Die Überstromauslösung erfolgt bei Strömen im Überlastbereich durch einen träge ansprechenden, wärmeempfindlichen Bimetallauslöser und bei Kurzschlussströmen durch einen elektromagnetischen Schnellauslöser.Für den DLS 6i steht eine Vielzahl von Strom-/Auslösezeit- Charakteristiken mit unterschiedlichen Erwärmungszeitkonstanten des thermischen Auslösers und verschiedenen Ansprechstromschwellen des Schnellauslösers zur Verfügung. Durch die Wahl der geeigneten C
