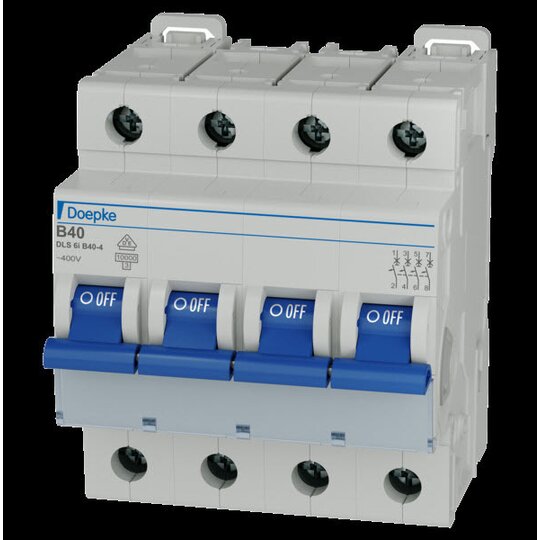

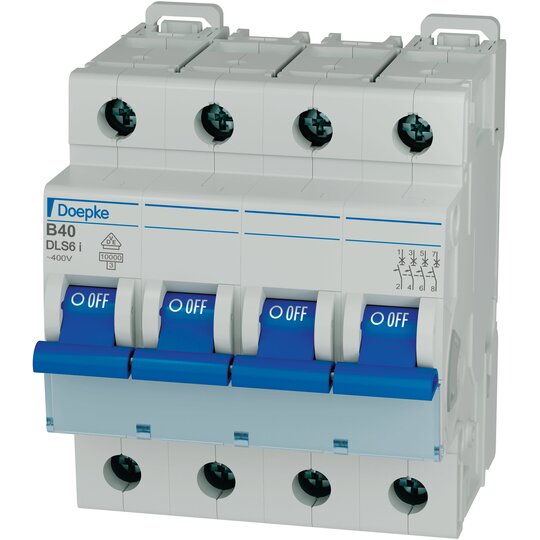

Doepke DLS 6I B40-4 10KA Leitungsschutzschalter 09916177

Hersteller-Nr. 09916177 308775
Ihr Nettopreis
Art.-Nr.
3712101
EAN
4014712170827
DEHA.-Nr.
3004508
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Einbautiefe 68 mm
Auslösecharakteristik B
Polzahl (gesamt) 4
Anzahl der abgesicherten Pole 4
Bemessungsstrom 40 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 2 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 10 kA
Spannungsart AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 10 kA
Frequenz 16.67 - 60 Hz
Verlustleistung 17,5 W
Energiebegrenzungsklasse 3
Unterputzmontage false
Mitschaltender Neutralleiter false
Überspannungskategorie 3
Verschmutzungsgrad 2
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 4
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 55 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 25 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 25 qmm
Explosionsgeschützt false

Leitungsschutzschalter schützen Kabel, Leitungen und Installationsgeräte gegen Überlast und Kurzschluss. Jeder unserer Leitungsschutzschalter ist mit einer Freiauslösung ausgestattet, die ein sicheres Abschalten, auch bei blockiertem Schaltknebel, garantiert. Die Ausführung DLS 6i zeichnet sich durch beidseitige Rastschieber aus. So können Sie die Schalter bequem aus dem Schienenverbund lösen. Ihr Bemessungsschaltvermögen beträgt 10 kA. Mit der Auslösecharakteristik B gewährleisten die Schalter verlässlichen Schutz für Ihre Stromkreise ohne hohe Einschaltspitzen. Bemessungsfrequenz: 50 Hz (16,67 Hz ... 60 Hz) Bemessungsisolationsspannung: 2 kV Bemessungsschaltvermögen nach EN 60898 bei 230 V: 10 kA Bemessungsschaltvermögen nach EN 60898 bei 400 V: 10 kA Zugbügelklemme oben (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 25 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 25 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 16 mm² Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Zugbügelklemme unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 35 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 35 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 25 mm² Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Umgebungstemperatur: min. -25 °C ... max. 55 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 Abmessungen: B 70,8 mm (4 TE) × H 82,5 mm × T 74 mm Zertifizierungen: VDE Bauvorschriften/Normen: IEC 60898-1, DIN EN 60898-1, VDE 0641-11 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DLS 6i B40-4 Bestellnummer: 09916177 gewähltes Fabrikat/Typ: ___________/___________lace the former L or H c
