Einbautiefe | 68 mm |
Auslösecharakteristik | B |
Polzahl (gesamt) | 3 |
Anzahl der abgesicherten Pole | 3 |
Bemessungsstrom | 16 A |
Bemessungsspannung | 400 V |
Bemessungsisolationsspannung Ui | 2 V |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
Spannungsart | AC |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
Frequenz | 16.67 - 60 Hz |
Verlustleistung | 8,4 W |
Energiebegrenzungsklasse | 3 |
Unterputzmontage | false |
Mitschaltender Neutralleiter | false |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Zusatzeinrichtungen möglich | true |
Breite in Teilungseinheiten | 3 |
Schutzart (IP) | IP20 |
Umgebungstemperatur während des Betriebs | -25 - 55 €C |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 25 qmm |
Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 25 qmm |
Explosionsgeschützt | false |

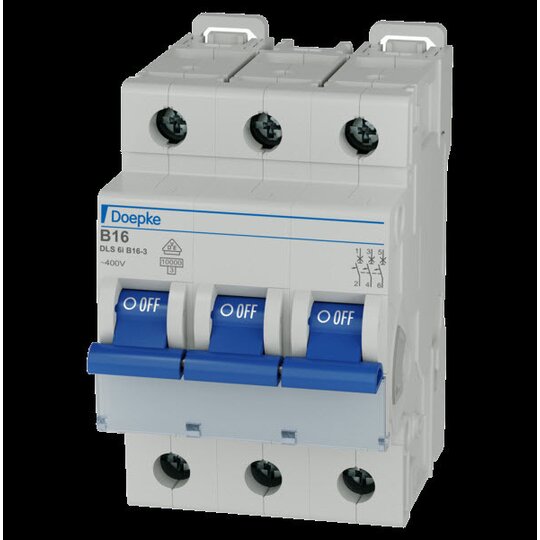

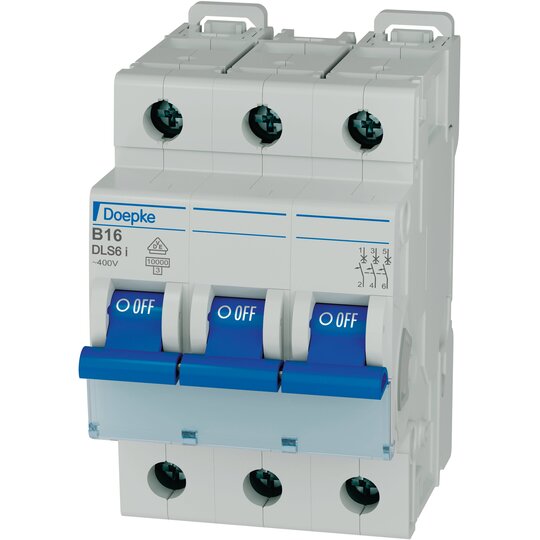

Leitungsschutzschalter (MCB) mit besonders hohem Bemessungsschaltvermögen von 10 kA für industrielle Anwendungen Zugbügelklemmen oben und unten spezielle Schnellbefestigung zur Entnahme auch mehrerer Leitungsschutzschalter aus dem unteren oder oberen Schienenverbund großes, klappbares Beschriftungsfenster für einen sicheren Halt und Schutz des Etiketts Verwendung von handelsüblichen Verdrahtungsschienen möglich ON/OFF-Schaltstellungsanzeige am Schaltknebel Zubehör rechts nachrüstbar kostenlose Beschriftungssoftware Auslösecharakteristik (MCB): B Isolationsgruppe (250 V AC): C Isolationsgruppe (400 V AC): B Laststromkreis (Lasttrennkontakt): 3 Schließer Ausgang O1 Polzahl (gesamt): 3 Ausgang O1 Bemessungsspannung (AC): 230 V, 400 V Ausgang O1 Bemessungsstrom AC (typ.): 16 A Ausgang O1 Bemessungsfrequenz: 50 Hz (16,67 Hz ... 60 Hz) Ausgang O1 Bemessungsisolationsspannung: 2 kV Ausgang O1 Bemessungsschaltvermögen nach EN 60898 bei 230 V: 10 kA Ausgang O1 Bemessungsschaltvermögen nach EN 60898 bei 400 V: 10 kA Zugbügelklemme oben (Laststromkreis): Anschluss C1 Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 25 mm² Anschluss C1 Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 25 mm² Anschluss C1 Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 16 mm² Anschluss C1 Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Zugbügelklemme unten (Laststromkreis): Anschluss C2 Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 35 mm² Anschluss C2 Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 35 mm² Anschluss C2 Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 25 mm² Anschluss C2 Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Umgebungstemperatur: min. -25 °C ... max. 55 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 Abmessungen: B 53,1 mm (3 TE) × H 82,5 mm × T 74 mm Zertifizierungen: VDE Bauvorschriften/Normen: IEC 60898-1, DIN EN 60898-1, VDE 0641-11 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DLS 6i B16-3 Bestellnummer: 09916113 gewähltes Fabrikat/Typ: ___________/___________
Art.-Nr.
3710386
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Art.-Nr.
3710387
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Art.-Nr.
3710388
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Art.-Nr.
3710389
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Art.-Nr.
3710390
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Art.-Nr.
3710391
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Art.-Nr.
3710392
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Art.-Nr.
3710393
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Art.-Nr.
3710395
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Art.-Nr.
3710397
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Art.-Nr.
3710385
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Art.-Nr.
3711659
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
doepke_09914019_verlustleistung_dls6_inf_web_ml.pdfTechnische Information
Download
(Stand: 01.07.2024)
|
doepke_09916113_dbl_de.pdfProduktdatenblatt
Download
(Stand: 01.07.2024)
|
doepke_declaration_rohs_reach_dls_de.pdfRoHS-Erklärung
Download
(Stand: 01.07.2024)
|
doepke_3930309_dls6_montageanleitung_web_ml.pdfMontageanleitung
Download
(Stand: 01.07.2024)
|
REACH-Erklärung
Download
(Stand: 01.07.2024)
|
Deeplink Produktseite
Download
(Stand: 01.07.2024)
|
