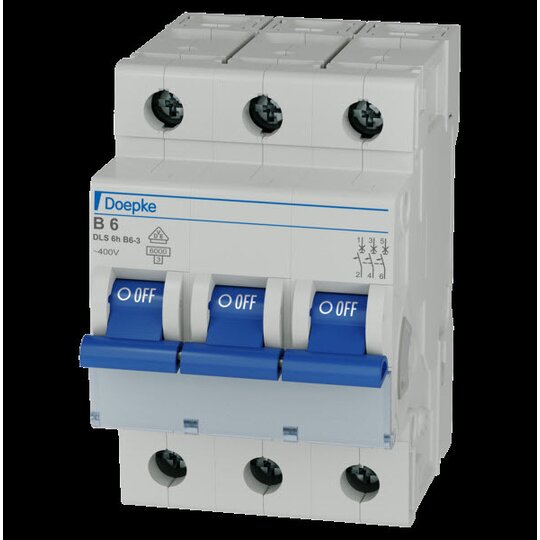

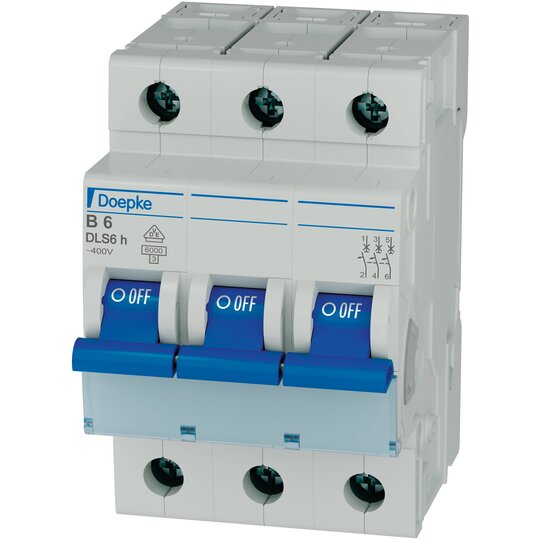

Doepke DLS 6H B6-3 6KA Leitungsschutzschalter 09914109

Hersteller-Nr. 09914109 306938
Ihr Nettopreis
Art.-Nr.
3710195
EAN
4014712162389
DEHA.-Nr.
3003932
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Einbautiefe 68 mm
Auslösecharakteristik B
Polzahl (gesamt) 3
Anzahl der abgesicherten Pole 3
Bemessungsstrom 6 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 2 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA
Spannungsart AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 6 kA
Frequenz 16.67 - 60 Hz
Verlustleistung 7,6 W
Energiebegrenzungsklasse 3
Unterputzmontage false
Mitschaltender Neutralleiter false
Überspannungskategorie 3
Verschmutzungsgrad 2
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 3
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 55 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 25 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 25 qmm
Explosionsgeschützt false

Leitungsschutzschalter (MCB) mit hohem Bemessungsschaltvermögen von 6 kA für Wohngebäude und Zweck- bzw. gewerblich genutzte Gebäude mit Zugbügelklemmen oben und unten spezielle Schnellbefestigung zur Entnahme auch mehrerer Leitungsschutzschalter aus dem unteren oder oberen Schienenverbund großes, klappbares Beschriftungsfenster für einen sicheren Halt und Schutz des Etiketts Verwendung von handelsüblichen Verdrahtungsschienen möglich ON/OFF-Schaltstellungsanzeige am Schaltknebel Zubehör rechts nachrüstbar kostenlose Beschriftungssoftware Auslösecharakteristik (MCB): B Isolationsgruppe (250 V AC): C Isolationsgruppe (400 V AC): B Laststromkreis (Lasttrennkontakt): 3 Schließer Polzahl (gesamt): 3 Bemessungsspannung (AC): 230 V, 400 V Bemessungsstrom AC (typ.): 6 A Bemessungsfrequenz: 50 Hz (16,67 Hz ... 60 Hz) Bemessungsisolationsspannung: 2 kV Bemessungsschaltvermögen nach EN 60898 bei 230 V: 6 kA Bemessungsschaltvermögen nach EN 60898 bei 400 V: 6 kA Zugbügelklemme oben (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 25 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 25 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 16 mm² Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Zugbügelklemme unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 35 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 35 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 25 mm² Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Umgebungstemperatur: min. -25 °C ... max. 55 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 Abmessungen: B 53,1 mm (3 TE) × H 82,5 mm × T 74 mm Zertifizierungen: VDE Bauvorschriften/Normen: EN 60898-1, VDE 0641-11 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DLS 6h B06-3 Bestellnummer: 09914109 gewähltes Fabrikat/Typ: ___________/___________switching capacity for use in residential buildings screw terminals with strain-relief clamps with wide terminal cross-section range for rail and line wiring on both connection sides designs with one, two and three poles, 1+N, 3+N stacked rated current series of 1 A - 63 A special quick fastening for removal of multiple miniature circuit-breakers from the bottom or top interconnection. large, folding label window for a secure hold and protection of the label use of conventional wiring rails ON/OFF switch position indic
