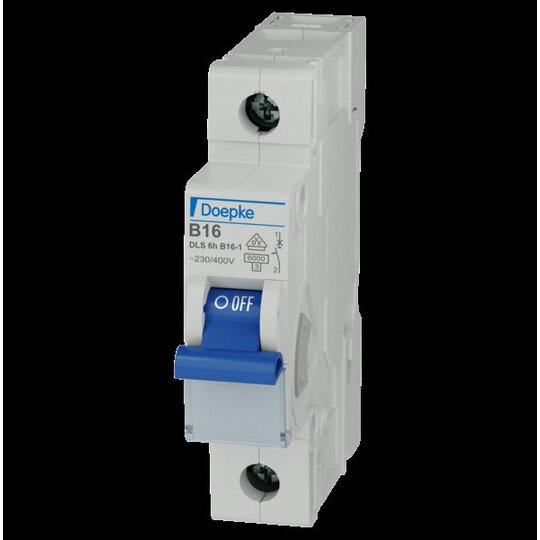

Doepke DLS 6H B16-1 6 KA Leitungsschutzschalter 09914023

Leitungsschutzschalter (MCB) mit hohem Bemessungsschaltvermögen von 6 kA für Wohngebäude und Zweck- bzw. gewerblich genutzte Gebäude mit Zugbügelklemmen oben und unten spezielle Schnellbefestigung zur Entnahme auch mehrerer Leitungsschutzschalter aus dem unteren oder oberen Schienenverbund großes, klappbares Beschriftungsfenster für einen sicheren Halt und Schutz des Etiketts Verwendung von handelsüblichen Verdrahtungsschienen möglich ON/OFF-Schaltstellungsanzeige am Schaltknebel Zubehör rechts nachrüstbar kostenlose Beschriftungssoftware Auslösecharakteristik (MCB): B Isolationsgruppe (250 V AC): C Isolationsgruppe (400 V AC): B Laststromkreis (Lasttrennkontakt): 1 Schließer Polzahl (gesamt): 1 Bemessungsspannung (AC): 230 V, 400 V Bemessungsstrom AC (typ.): 16 A Bemessungsfrequenz: 50 Hz (16,67 Hz ... 60 Hz) Bemessungsspannung (DC): 60 V Bemessungsstrom DC (typ.): 16 A Bemessungsisolationsspannung: 2 kV Bemessungsschaltvermögen nach EN 60898 bei 230 V: 6 kA Bemessungsschaltvermögen nach EN 60898 bei 400 V: 6 kA Zugbügelklemme oben (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 25 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 25 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 16 mm² Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Zugbügelklemme unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 0,5 mm² ... 35 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 35 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 25 mm² Anschlussquerschnitt feindrähtig mit AEH: 0,5 mm² ... 16 mm² Umgebungstemperatur: min. -25 °C ... max. 55 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 Abmessungen: B 17,7 mm (1 TE) × H 82,5 mm × T 74 mm Zertifizierungen: VDE Bauvorschriften/Normen: EN 60898-1, VDE 0641-11 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DLS 6h B16-1 Bestellnummer: 09914023 gewähltes Fabrikat/Typ: ___________/___________switching capacity for use in residential buildings screw terminals with strain-relief clamps with wide terminal cross-section range for rail and line wiring on both connection sides designs with one, two and three poles, 1+N, 3+N stacked rated current series of 1 A - 63 A special quick fastening for removal of multiple miniature circuit-breakers from the bottom or top interconnection. large, folding label window for a secure hold and protection of the label use of conventional wiring rails ON/OFF switch position indicator on the switch toggle accessories retro-fittable on the right labelling software free of charge Mounting: quick fastening to mounting rail any installation position Application areas: suitable for use in power supplies for residential and purpose-built buildings or buildings for commercial use
