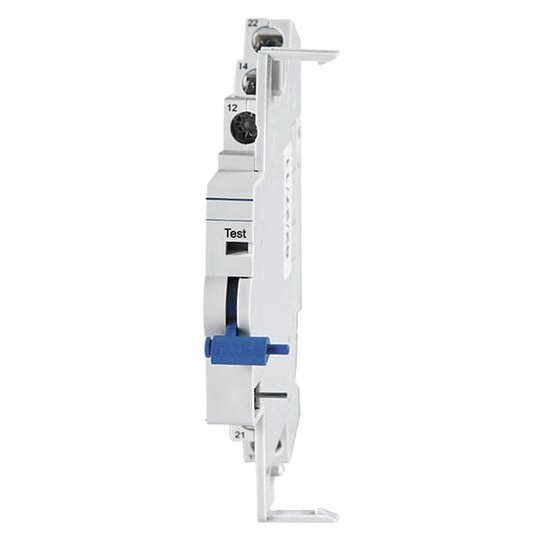

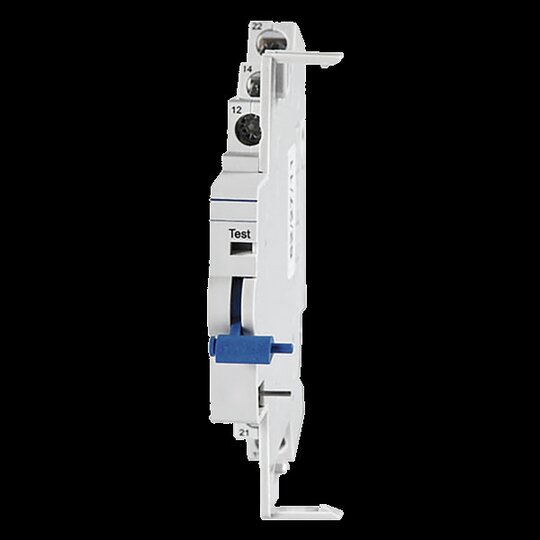

Doepke DHi 11/DFS2/4 Hilfs-od.Fehler- signalschalter (m.bl.Knebel) 09200040

Listenpreis
Art.-Nr.
3710187
EAN
4014712198388
Hersteller-Nr.
09200040
DEHA.-Nr.
3003918
eClass.-Nr.
27143502
Zolltarif-Nr.
85365007
Gerätemontage FI-Schutzschalter
Funktion Hilfsschalter/Fehlersignalschalter
Breite in Teilungseinheiten 0,5
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Wechsler 1
Anzahl der Fehlersignalschalter 1
Bemessungsschaltstrom 6 A
Bemessungsspannung 230 V
Spannungsart AC/DC
Mit Autotest für Fehlerstromfunktion false
Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt) 4
Geeignet für max. Stromstärke der Hauptkontakteinheit 125 A

Hilfs-/Fehlersignalschalter|für DFS, 230 V AC/DC, max. 6 A, 1 Ö/1 W|20|RP:46434752532058465340435219514357414643563 425343544943204243et. In der Betriebsart 'Hilfsschalter' signalisieren sie das Ein- und Ausschalten des RCCB. in der Betriebsart 'Fehlersignalschalter' nur das Auslösen. Eigenschaften: Hilfsschalter- oder Fehlersignalschalterfunktion, nachrüstbar an DFS und DHS mit schwarzem Knebel (DHi 2) oder mit blauem Knebel (DHi 11) geringe Baugröße, Montageart: links vom Basisgerät durch Klammerung, Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einsatzgebiete: Diese Geräte sind geeignet zur Betriebszustandsabfrage von Stromversorgungen in Wohn- und Zweckgebäuden sowie Industrieanlagen. Hinweise: Der Hilfsschalter beeinflusst nicht die Funktion des Basisgeräts.

doepke_3930119_dhi2_dhi11_bed_web_ml.pdf

Montageanleitung

Download (Stand: 11.12.2024)

doepke_09200040_dbl_de.pdf

Produktdatenblatt

Download (Stand: 11.12.2024)

doepke_declaration_rohs_ml.pdf

RoHS-Erklärung

Download (Stand: 11.12.2024)

Deeplink Produktseite

Download (Stand: 11.12.2024)

REACH-Erklärung

Download (Stand: 11.12.2024)

Bedienungsanleitung Hilfsschalter 09200040

Download (Stand: 11.12.2024)
