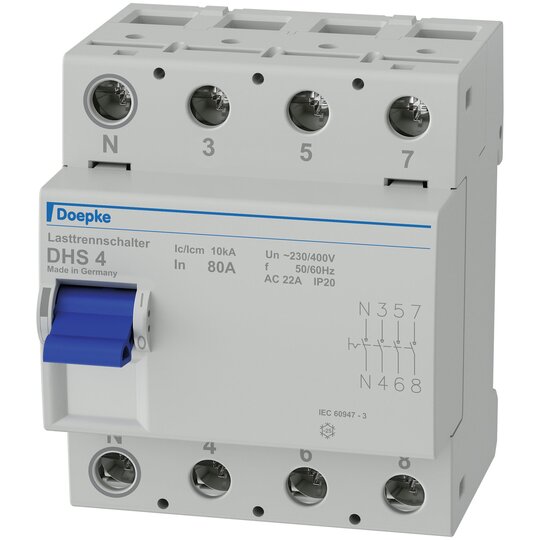

Doepke DHS4-80 Lasttrennschalter 09900008

Lasttrennschalter beidseitige Doppelstockklemmen für großen Leiterquerschnitt u. Sammelschiene Schaltstellungsanzeige Sichtfenster für Beschriftungsetiketten Laststromkreis (Lasttrennkontakt): 4 Schließer Polzahl (gesamt): 4 Bemessungsspannung (AC): 230 V, 400 V Bemessungsstrom AC (typ.): 80 A Bemessungsfrequenz: 50 Hz, 60 Hz max. Bemessungsschaltvermögen: 10 kA Bemessungsisolationsspannung: 400 V Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 35 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Bauvorschriften/Normen: EN 60947-3, EN 60068-2-30 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DHS 4-080 Bestellnummer: 09900008 gewähltes Fabrikat/Typ: ___________/___________ing capacity double-sided two-tier terminals for large conductor cross-section and busbar switch position indicator viewing window for labels Mounting: quick fastening to mounting rail any installation position Application areas: especially suitable for use in main distribution boards in power supplies to large areas, such as campsites, marinas, allotment gardens and showrooms. Hints: In practice, load switches, disconnectors and switch-disconnectors are used as main switches under EN 60947-3. The load switch must switch on, direct and switch off currents under operating conditions in the circuit (including a fixed operation-compatible overload). When switched off, no isolating function is required. A load switch is therefore not suitable for safe disconnection as
