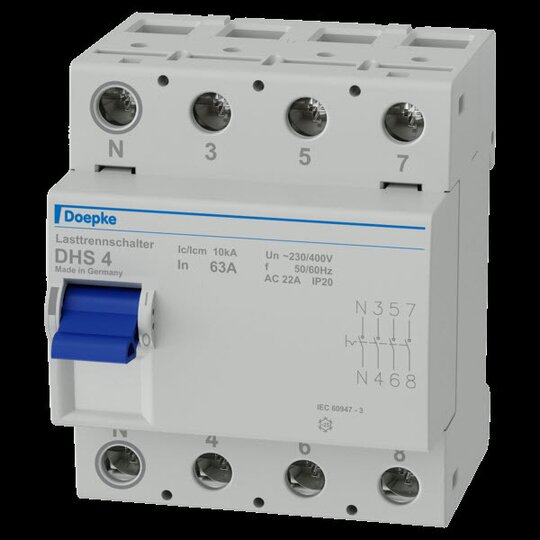

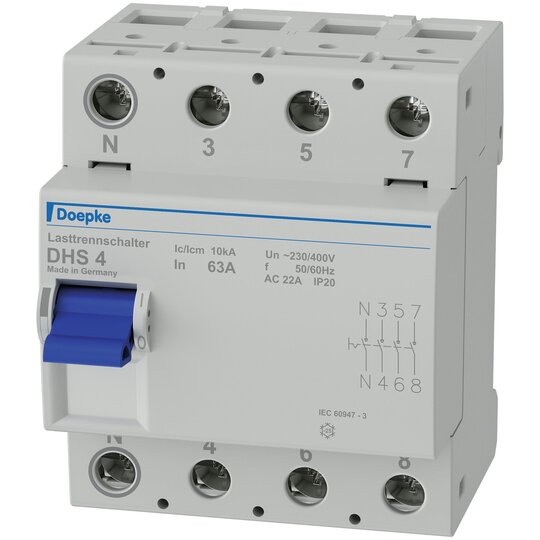

Doepke DHS4-63 Lasttrennschalter 09900007

Hersteller-Nr. 09900007 307719
Ihr Nettopreis
Art.-Nr.
3711045
EAN
4014712129764
DEHA.-Nr.
1083572
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter false
Ausführung als Wartungs-/Reparaturschalter false
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 400 V
Bemessungsbetriebsspannung 230 - 400 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungskurzzeitstromfestigkeit Icw 10 kA
Schaltleistung bei 400 V 29,7 kW
Bedingter Bemessungskurzschlussstrom Iq 10 kA
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Gerätebauart Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Geeignet für Verteilereinbau true
Geeignet für Zwischenbau false
Farbe des Betätigungselements sonstige
Ausführung des Betätigungselements Kipphebel
Verriegelbar true
Anschlussart Hauptstromkreis Schraubanschluss
Mit vormontierter Verkabelung false
Schutzart (IP), frontseitig IP20
Schutzart (NEMA) 1

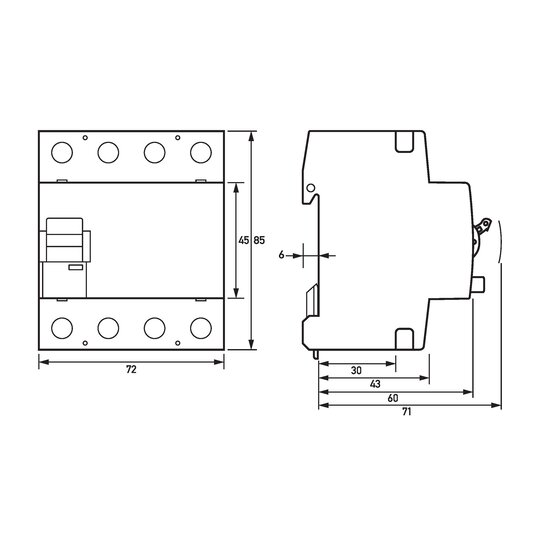

Breite 72 mm
Höhe 85 mm
Tiefe 75 mm
Breite in Teilungseinheiten 4

Lasttrennschalter|kompakt, 63A, 4S, N-li|15|RP:46434749532046394543523842534354494320 243 eingesetzt. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. Die DHS können durch einen Hilfs- bzw. Fehlersignalschalter erweitert werden, was die Anzeige und Weiterverarbeitung des Schaltzustands ermöglicht., eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Bauvorschriften/Normen: EN 60947-3, EN 60068-2-30 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DHS 4-063 Bestellnummer: 09900007 gewähltes Fabrikat/Typ: ___________/___________ing capacity double-sided two-tier terminals for large conductor cross-section and busbar switch position indicator viewing window for labels Mounting: quick fastening to mounting rail any installation position Application areas: especially suitable for use in main distribution boards in power supplies to large areas, such as campsites, marinas, allotment gardens and showrooms. Hints: In practice, load switches, disconnectors and switch-disconnectors are used as main switches under EN 60947-3. T
