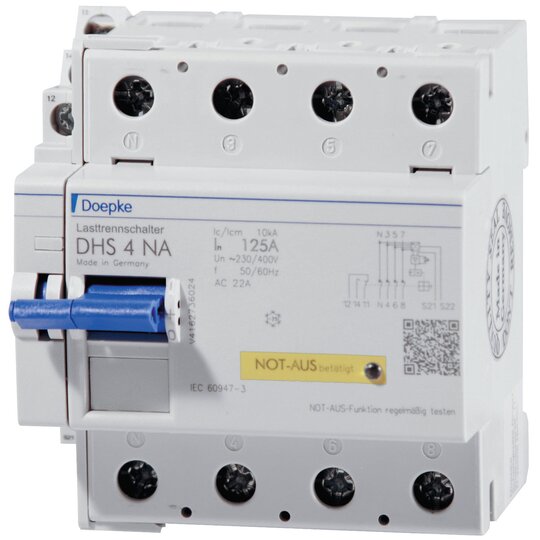

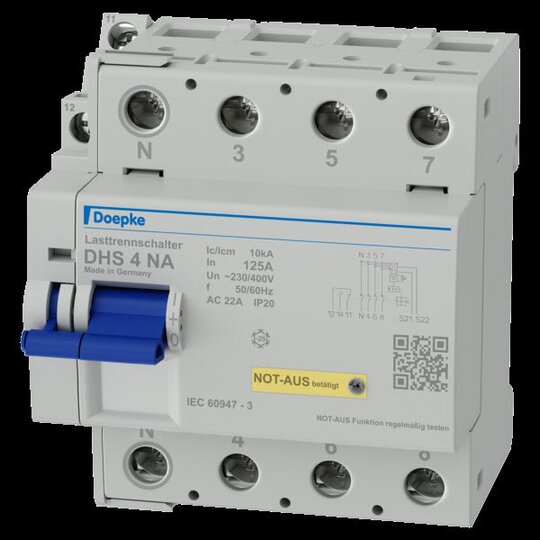

Doepke DHS 4-125 NA Lasttrennschalter kompakt 125A 4 S 09900012

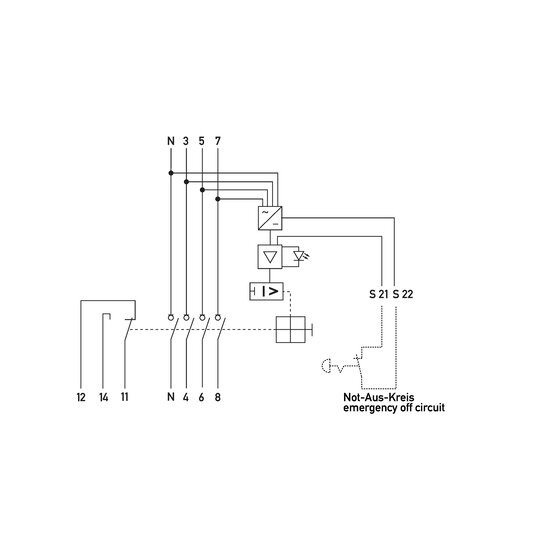

Lasttrennschalter mit NOT-AUS-Abschalteinrichtung beidseitige Doppelstockklemmen für großen Leiterquerschnitt u. Sammelschiene Schaltstellungsanzeige Sichtfenster für Beschriftungsetiketten Zusatzeinrichtung (NOT-AUS-Abschalteinrichtung): Betriebsspannung: 50 V ... 440 V (AC) Laststromkreis (Lasttrennkontakt): 4 Schließer Polzahl (gesamt): 4 Bemessungsspannung (AC): 230 V, 400 V Bemessungsstrom AC (typ.): 125 A Bemessungsfrequenz: 50 Hz, 60 Hz max. Bemessungsschaltvermögen: 10 kA Bemessungsisolationsspannung: 400 V Hilfsschalter (NOT-AUS-Zusatzeinrichtung) (Schaltkontakt): 1 Wechsler Bemessungsspannung (AC): 12 V ... 230 V Bemessungsspannung (DC): 12 V ... 110 V Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 35 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Schraubklemme oben und unten (NOT-AUS-Abschalteinrichtung, Hilfsschalter): Anschlussquerschnitt eindrähtig: 1-Leiter: 1 mm² ... 1,5 mm², 2-Leiter: 1 mm² ... 1,5 mm² Anschlussquerschnitt AWG, eindrähtig: 17 ... 16 Anschlussquerschnitt AWG, mehrdrähtig: 17 ... 16 Anschlussquerschnitt AWG, feindrähtig mit AEH: 17 ... 16 Bauvorschriften/Normen: EN 60947-3, EN 60068-2-30 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DHS 4-125 NA Bestellnummer: 09900012 gewähltes Fabrikat/Typ: ___________/___________n Zustand durch einen ausreichenden Kontaktabstand für eine sichere Trennung sorgt. Der DHS 4 liefert für den Not-Aus-Kreis eine FELV-Spannung. Aus diesem Grund muss der Not-Aus-Kreis für eine Spannung von 230 VAC bemessen sein.
