| Ausführung als Hauptschalter |
false |
| Ausführung als Wartungs-/Reparaturschalter |
false |
| Ausführung als Sicherheitsschalter |
false |
| Ausführung als NOT-AUS-Einrichtung |
true |
| Ausführung als Wendeschalter |
false |
| Anzahl der Schalter |
1 |
| Max. Bemessungsbetriebsspannung Ue bei AC |
400 V |
| Bemessungsbetriebsspannung |
230 - 400 V |
| Bemessungsdauerstrom Iu |
63 A |
| Bemessungsdauerstrom bei AC-21, 400 V |
63 A |
| Bemessungskurzzeitstromfestigkeit Icw |
10 kA |
| Schaltleistung bei 400 V |
29,7 kW |
| Bedingter Bemessungskurzschlussstrom Iq |
10 kA |
| Polzahl |
4 |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Anzahl der Hilfskontakte als Wechsler |
1 |
| Motorantrieb optional |
false |
| Motorantrieb integriert |
false |
| Spannungsauslöser optional |
false |
| Gerätebauart |
Komplettgerät im Gehäuse |
| Geeignet für Bodenbefestigung |
false |
| Geeignet für Frontbefestigung 4-Loch |
false |
| Geeignet für Frontbefestigung Zentral |
false |
| Geeignet für Verteilereinbau |
true |
| Geeignet für Zwischenbau |
false |
| Farbe des Betätigungselements |
sonstige |
| Ausführung des Betätigungselements |
Kipphebel |
| Verriegelbar |
true |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Mit vormontierter Verkabelung |
false |
| Schutzart (IP), frontseitig |
IP20 |
| Schutzart (NEMA) |
1 |

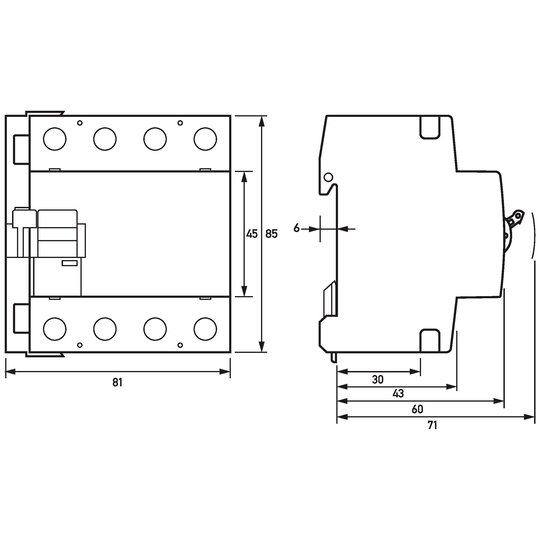

| Breite |
81 mm |
| Höhe |
85 mm |
| Tiefe |
75 mm |
| Breite in Teilungseinheiten |
4,5 |

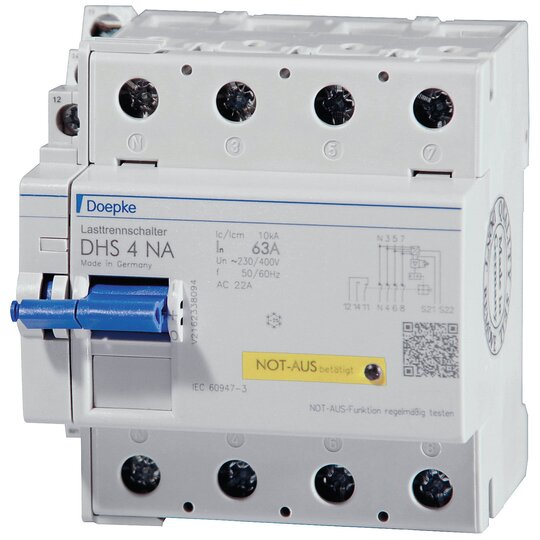

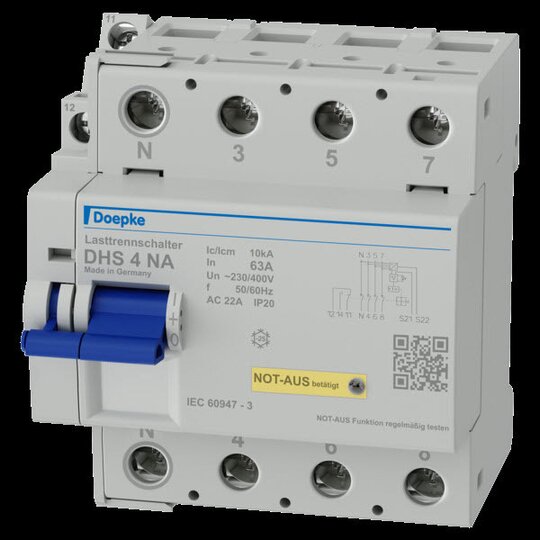

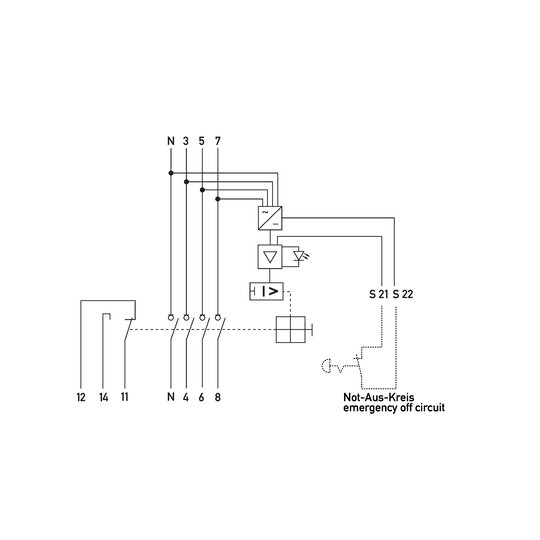

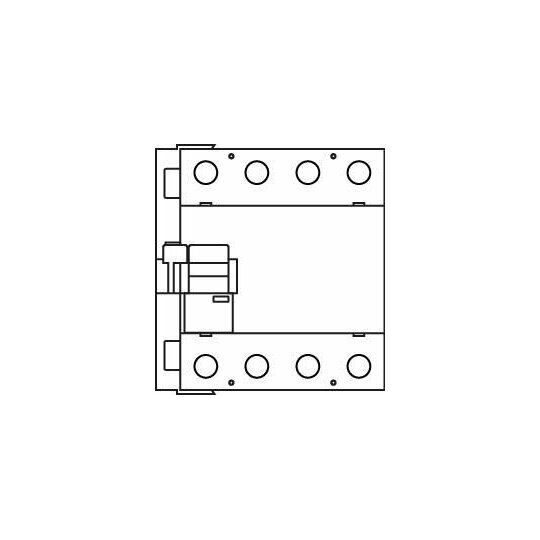

Lasttrennschalter|kompakt, 63A, 4S, N-li, mit NOT-AUS-Fkt.|10|RP:464347495320463945435238425343 44943204243nnung: 50 V ... 440 V (AC) Laststromkreis (Lasttrennkontakt): 4 Schließer Polzahl (gesamt): 4 Bemessungsspannung (AC): 230 V, 400 V Bemessungsstrom AC (typ.): 63 A Bemessungsfrequenz: 50 Hz, 60 Hz max. Bemessungsschaltvermögen: 10 kA Bemessungsisolationsspannung: 400 V Hilfsschalter (NOT-AUS-Zusatzeinrichtung) (Schaltkontakt): 1 Wechsler Bemessungsspannung (AC): 12 V ... 230 V Bemessungsspannung (DC): 12 V ... 110 V Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 35 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Schraubklemme oben und unten (NOT-AUS-Abschalteinrichtung, Hilfsschalter): Anschlussquerschnitt eindrähtig: 1-Leiter: 1 mm² ... 1,5 mm², 2-Leiter: 1 mm² ... 1,5 mm² Anschlussquerschnitt AWG, eindrähtig: 17 ... 16 Anschlussquerschnitt AWG, mehrdrähtig: 17 ... 16 Anschlussquerschnitt AWG, feindrähtig mit AEH: 17 ... 16 Bauvorschriften/Normen: EN 60947-3, EN 60068-2-30 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DHS 4-063 NA Bestellnummer: 09900009 gewähltes Fabrikat/Typ: ___________/___________n Zustand durch einen ausreichenden Kontaktabstand für eine sichere Trennung sorgt. Der DHS 4 liefert für den Not-Aus-Kreis eine FELV-Spannung. Aus diesem Grund muss der Not-Aus-Kreis für eine Spannung von 230 VAC bemessen sein.
