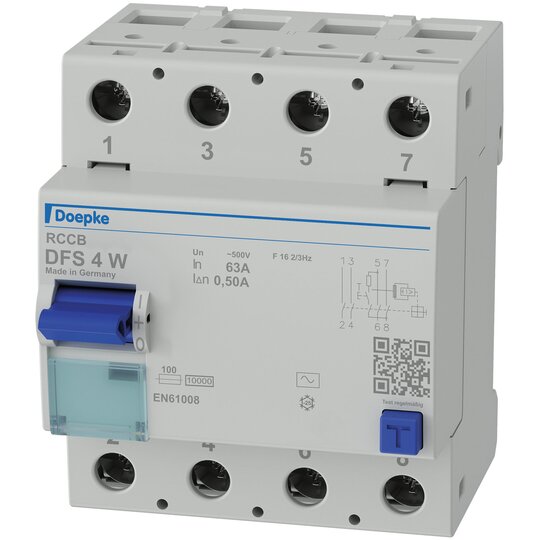

Doepke DFS4W 063-2/0,50-AC FI-Schalter f.Weichenheizung 09147962

Netzspannungsunabhängiger Fehlerstromschutzschalter (RCCB) zur Erfassung von Wechselfehlerströmen (nicht für den Einsatz in Deutschland zugelassen) für den Einsatz in geerdeten Stromnetzen von Bahnanlagen, z. B. Weichenheizungsanlagen mit einer Bemessungsfrequenz von 16 2/3 Hz und Spannungen bis 500 V doppelte Verdrahtungsebene oben und unten Schaltstellungsanzeige und Multifunktionsschaltknebel mit den Funktionen &quot,ein&quot,, &quot,aus&quot, und &quot,ausgelöst&quot, (Mittelstellung) Sichtfenster für Beschriftungsetiketten Fehlerstromtyp: AC Bemessungsfehlerstrom I¿n: 0.5 A Neutralleiterposition: beliebig Breite in Teilungseinheiten: 4 Polzahl (gesamt): 2 Bemessungsspannung (AC): 290 V, 500 V Bemessungsstrom AC (typ.): 63 A Bemessungsfrequenz: 16,67 Hz ... 60 Hz Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig mit AEH: 15 ... 1 Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 72 mm (4 TE) × H 85 mm × T 75 mm Bauvorschriften/Normen: VDE 0664-10, DIN EN 61008-1 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFS 4W 063-2/0,50-AC Bestellnummer: 09147962 gewähltes Fabrikat/Typ: ___________/___________etzen und zum Schutz von Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme verursachen können, Hinweise: Der Einsatz von Fehlerstromschutzschaltern vom Typ AC ist nicht in allen Ländern zulässig. Beachten Sie die entsprechenden nationalen Errichtungsb
