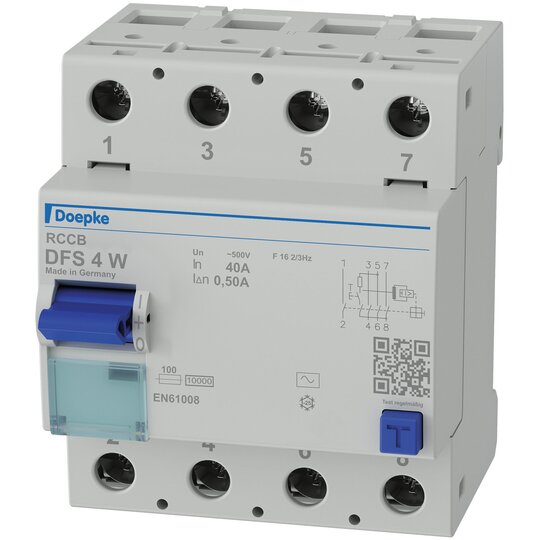

Doepke DFS4W 040-3/0,50-AC FI-Schalter f.Weichenheizung 09137964

Netzspannungsunabhängiger Fehlerstromschutzschalter (RCCB) zur Erfassung von Wechselfehlerströmen (nicht für den Einsatz in Deutschland zugelassen) für den Einsatz in geerdeten Stromnetzen von Bahnanlagen, z. B. Weichenheizungsanlagen mit einer Bemessungsfrequenz von 16 2/3 Hz und Spannungen bis 500 V doppelte Verdrahtungsebene oben und unten Schaltstellungsanzeige und Multifunktionsschaltknebel mit den Funktionen &quot,ein&quot,, &quot,aus&quot, und &quot,ausgelöst&quot, (Mittelstellung) Sichtfenster für Beschriftungsetiketten Fehlerstromtyp: AC Bemessungsfehlerstrom I¿n: 0.5 A Neutralleiterposition: beliebig Breite in Teilungseinheiten: 4 Polzahl (gesamt): 3 Bemessungsspannung (AC): 290 V, 500 V Bemessungsstrom AC (typ.): 40 A Bemessungsfrequenz: 16,67 Hz ... 60 Hz Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig mit AEH: 15 ... 1 Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 72 mm (4 TE) × H 85 mm × T 75 mm Bauvorschriften/Normen: VDE 0664-10, DIN EN 61008-1 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFS 4W 040-3/0,50-AC Bestellnummer: 09137964 gewähltes Fabrikat/Typ: ___________/___________ntegrated auxiliary switches (2 S) three-pole design (4 module width units) with one integrated auxiliary switch (1 S) tripping not dependent on mains and auxiliary voltage sensitive to AC residual currents (type AC) compact design for all rated currentshigh short-circuit r
