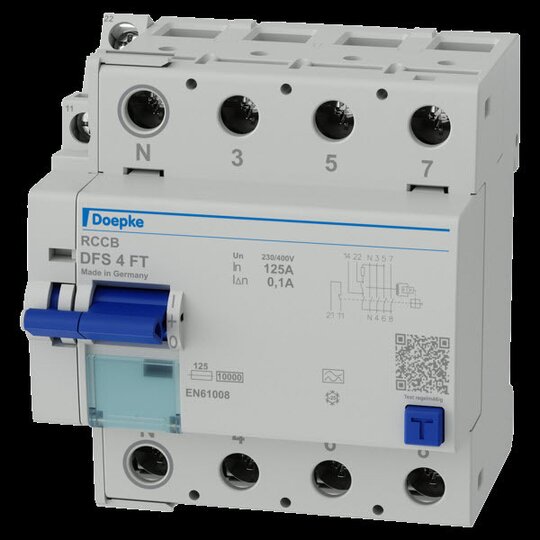

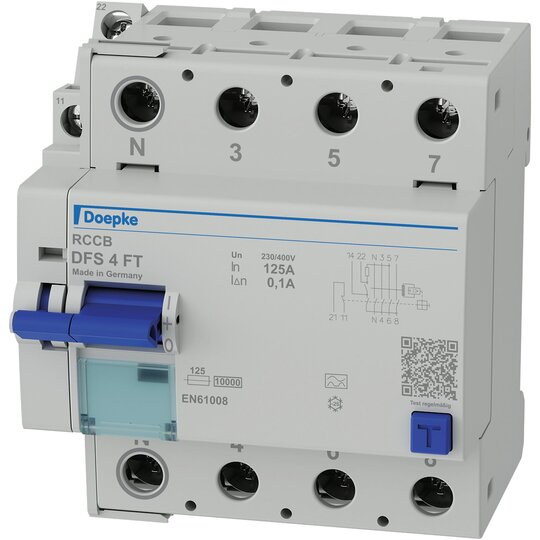

Doepke DFS4 125-4/0,1-A FT Fehlerstromschutzschalter 09175921

Netzspannungsunabhängiger Fehlerstromschutzschalter (RCCB) zur Erfassung von Wechselfehler- und pulsierenden Gleichfehlerströmen mit einem zusätzlichen Meldekontakt und parallel zur Prüftaste geschalteten Anschlussklemmen zum Aktivieren der Prüfeinrichtung durch externe Schaltkontakte doppelte Verdrahtungsebene oben und unten Schaltstellungsanzeige und Multifunktionsschaltknebel mit den Funktionen &quot,ein&quot,, &quot,aus&quot, und &quot,ausgelöst&quot, (Mittelstellung) Sichtfenster für Beschriftungsetiketten Fehlerstromtyp: A Bemessungsfehlerstrom I¿n: 0.1 A Neutralleiterposition: links Breite in Teilungseinheiten: 4.5 Polzahl (gesamt): 4 Bemessungsspannung (AC): 230 V, 400 V Bemessungsstrom AC (typ.): 125 A Bemessungsfrequenz: 50 Hz Fernauslöser (Schaltkontakt): 1 Öffner Bemessungsstrom AC (typ.): 6 A Bemessungsstrom DC (typ.): 1 A Steuereingang: Bemessungsspannung (AC): 400 V Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig mit AEH: 15 ... 1 Schraubklemme oben, unten (Fernauslöser): Anschlussquerschnitt eindrähtig: 1-Leiter: 1 mm² ... 1,5 mm², 2-Leiter: 1 mm² ... 1,5 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1 mm² ... 1,5 mm², 2-Leiter: 1 mm² ... 1,5 mm² Anschlussquerschnitt feindrähtig mit AEH: 1 mm² ... 1,5 mm² Anschlussquerschnitt AWG, eindrähtig: 17 ... 16 Anschlussquerschnitt AWG, mehrdrähtig: 17 ... 16 Anschlussquerschnitt AWG, feindrähtig mit AEH: 17 ... 16 Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 81 mm (4,5 TE) × H 85 mm × T 75 mm Bauvorschriften/Normen: VDE 0664-10, DIN EN 61008-1 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFS 4 125-4/0,10-A FT Bestellnummer: 09175921 gewähltes Fabrikat/Typ: ___________/___________ oder B+), Hinweise: Geräte der FT-Variante dürfen nicht in Not-Aus-Schaltungen verwendet werden. Für diesen Zweck bietet sich die NA-Variante in den verfügbaren Typen A und B an, Die Kontakte des externen Befehlsgerätes müssen für einen Bemessungsfehlerstrom >= 0.5 A und für die Bemessungsspannung des Fehlerstromschutzschalters ausgelegt sein.
