Polzahl | 4 |
Bemessungsspannung | 400 V |
Bemessungsstrom | 63 A |
Bemessungsfehlerstrom | 0,5 A |
Montageart | DIN-Schiene |
Fehlerstrom-Typ | A |
Selektiver-Typ | false |
Kurzzeitverzögerter Typ | false |
Kurzschlussfestigkeit (Icw) | 10 kA |
Bemessungsabschaltvermögen | 0,63 kA |
Stoßstromfestigkeit | 0,25 kA |
Frequenz | 50 Hz |
Zusatzeinrichtungen integriert | sonstige |
Zusatzeinrichtungen werkseitig angebaut | Fernauslöser |
Bemessungsschaltstrom Zusatzeinrichtung | 6 A |
Bemessungsspannung Zusatzeinrichtung | 400 V |
Steuerspannungsart Zusatzeinrichtung | AC |
Schutzart (IP) | IP20 |
Breite in Teilungseinheiten | 4,5 |
Einbautiefe | 69 mm |
Baugröße (nach DIN 43880) | 4,5 |

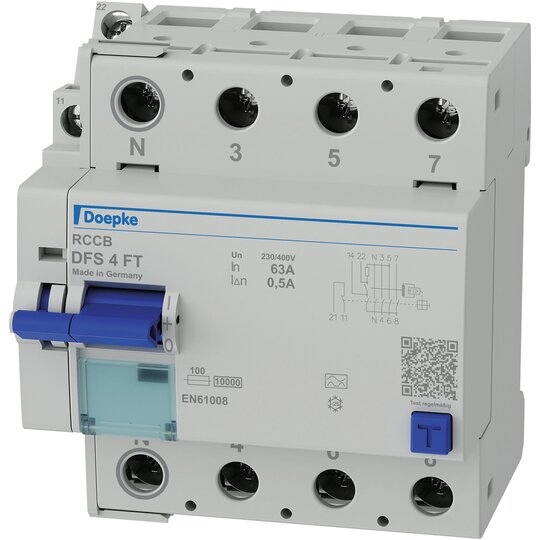

Netzspannungsunabhängiger Fehlerstromschutzschalter (RCCB) zur Erfassung von Wechselfehler- und pulsierenden Gleichfehlerströmen mit einem zusätzlichen Meldekontakt und parallel zur Prüftaste geschalteten Anschlussklemmen zum Aktivieren der Prüfeinrichtung durch externe Schaltkontakte doppelte Verdrahtungsebene oben und unten Schaltstellungsanzeige und Multifunktionsschaltknebel mit den Funktionen ",ein",, ",aus", und ",ausgelöst", (Mittelstellung) Sichtfenster für Beschriftungsetiketten Fehlerstromtyp: A Bemessungsfehlerstrom I¿n: 0.5 A Neutralleiterposition: links Breite in Teilungseinheiten: 4.5 Polzahl (gesamt): 4 Bemessungsspannung (AC): 230 V, 400 V Bemessungsstrom AC (typ.): 63 A Bemessungsfrequenz: 50 Hz Fernauslöser (Schaltkontakt): 1 Öffner Bemessungsstrom AC (typ.): 6 A Bemessungsstrom DC (typ.): 1 A Steuereingang: Bemessungsspannung (AC): 400 V Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig mit AEH: 15 ... 1 Schraubklemme oben, unten (Fernauslöser): Anschlussquerschnitt eindrähtig: 1-Leiter: 1 mm² ... 1,5 mm², 2-Leiter: 1 mm² ... 1,5 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1 mm² ... 1,5 mm², 2-Leiter: 1 mm² ... 1,5 mm² Anschlussquerschnitt feindrähtig mit AEH: 1 mm² ... 1,5 mm² Anschlussquerschnitt AWG, eindrähtig: 17 ... 16 Anschlussquerschnitt AWG, mehrdrähtig: 17 ... 16 Anschlussquerschnitt AWG, feindrähtig mit AEH: 17 ... 16 Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 81 mm (4,5 TE) × H 85 mm × T 75 mm Bauvorschriften/Normen: VDE 0664-10, DIN EN 61008-1 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFS 4 063-4/0,50-A FT Bestellnummer: 09147921 gewähltes Fabrikat/Typ: ___________/___________evice at no extra cost Mounting: quick fastening to mounting railany installation position supply from any direction Application areas: Power supplies to residential and purpose-built buildings as well as industrial facilities with TN-S, TT and TN-C-
doepke_3930298_dfs2dfs4_bed_web_ml.pdfMontageanleitung
Download
(Stand: 07.09.2025)
|
doepke_09147921_dbl_de.pdfProduktdatenblatt
Download
(Stand: 07.09.2025)
|
doepke_09112601_derating_dfs2u4_inf_web_ml.pdfTechnische Information
Download
(Stand: 07.09.2025)
|
doepke_declaration_rohs_ml.pdfRoHS-Erklärung
Download
(Stand: 07.09.2025)
|
6 / 650 / 65003 / 6500302 (307854)
