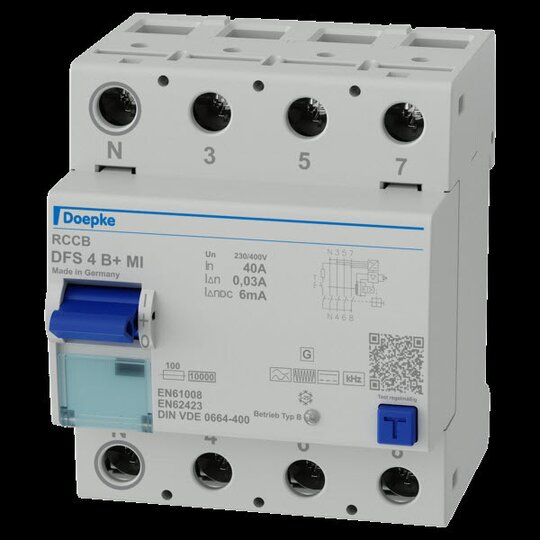

Doepke DFS4 040-4/0,03-B+ MI FI-Schalter links 09134889

Allstromsensitiver Fehlerstromschutzschalter (RCCB) zur Erfassung von Wechsel-, pulsierenden und glatten Gleichfehlerströmen sensitiv für Fehlerströme und Mischfrequenzen von 0 Hz bis 20 kHz Die Variante MI ist zusätzlich zur Allstromsensitivität des Typs B bzw. B+ mit einer Auslöseschwelle von 6 mA bei Gleichfehlerströmen ausgestattet. Dies verhindert eine Vormagnetisierung von vorgeschalteten RCCB des Typs A oder F, so dass diese ihre Schutzfunktion weiter erfüllen können. doppelte Verdrahtungsebene oben und unten Schaltstellungsanzeige und Multifunktionsschaltknebel mit den Funktionen &quot,ein&quot,, &quot,aus&quot, und &quot,ausgelöst&quot, (Mittelstellung) Sichtfenster für Beschriftungsetiketten Fehlerstromtyp: B+ Bemessungsfehlerstrom I¿n: 0.03 A kurzzeitverzögert (gewitterfest) Neutralleiterposition: links Breite in Teilungseinheiten: 4 Polzahl (gesamt): 4 Bemessungsspannung (AC): 230 V, 400 V Bemessungsstrom AC (typ.): 40 A Bemessungsfrequenz: 50 Hz, 60 Hz Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig mit AEH: 15 ... 1 Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 72 mm (4 TE) × H 85 mm × T 75 mm Bauvorschriften/Normen: VDE 0664-10, VDE 0664-400, ÖVE/ÖNORM E 8601, DIN EN 61008-1 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFS 4 040-4/0,03-B+ MI Bestellnummer: 09134889 gewähltes Fabrikat/Typ: ___________/___________ Teil 410 ist bei einem entsprechenden Erdwiderstand über den gesamten Frequenzbereich der Fehlerstromerfassung gegeben. Der maximal zulässige Erdungswiderstand errechnet sich dabei als Quotient aus der zulässigen Berührspannung und dem höchsten Auslösefehlerstrom im gesamt
