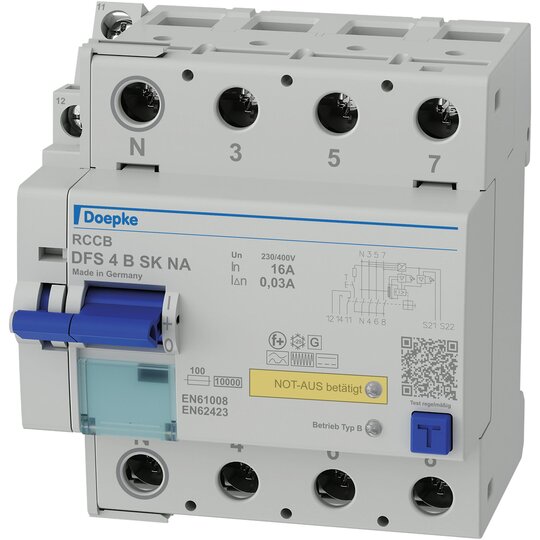

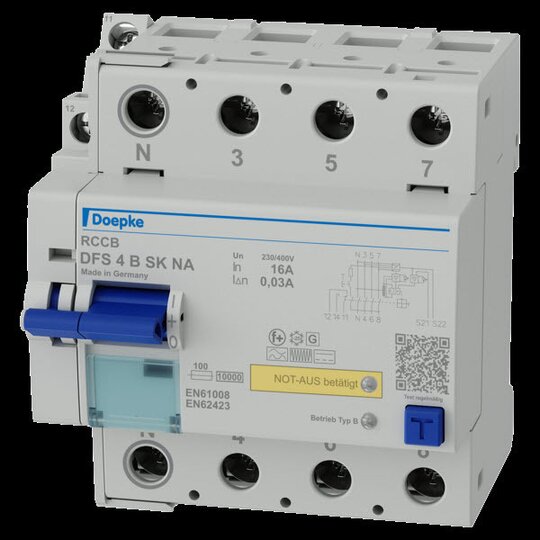

Doepke DFS4 016-4/0,03-B SK NA FI-Schalt 4p 16 A 0.03 A Typ B SK,Not-Aus,N links

Allstromsensitiver Fehlerstromschutzschalter (RCCB) zur Erfassung von Wechsel-, pulsierenden und glatten Gleichfehlerströmen sensitiv für Fehlerströme und Mischfrequenzen von 0 Hz bis 150 kHz integrierte NOT-AUS-Einrichtung zur Auslösung bzw. Abschaltung in Notfallsituationen mit Signalisierung durch eine LED, Erkennung von Drahtbruch und mit der Möglichkeit der Parallelschaltung mehrerer DFS der Variante NA doppelte Verdrahtungsebene oben und unten Schaltstellungsanzeige und Multifunktionsschaltknebel mit den Funktionen &quot,ein&quot,, &quot,aus&quot, und &quot,ausgelöst&quot, (Mittelstellung) Sichtfenster für Beschriftungsetiketten Fehlerstromtyp: B Auslösekennlinientyp: SK Bemessungsfehlerstrom I¿n: 0.03 A kurzzeitverzögert (gewitterfest) Neutralleiterposition: links Breite in Teilungseinheiten: 4.5 Polzahl (gesamt): 4 Bemessungsspannung (AC): 230 V, 400 V Bemessungsstrom AC (typ.): 16 A Bemessungsfrequenz: 50 Hz Hilfsschalter (NOT-AUS-Zusatzeinrichtung) (Schaltkontakt): 1 Wechsler Bemessungsspannung (AC): 12 V ... 230 V Bemessungsspannung (DC): 12 V ... 110 V Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig mit AEH: 15 ... 1 Schraubklemme oben und unten (NOT-AUS-Abschalteinrichtung, Hilfsschalter): Anschlussquerschnitt eindrähtig: 1-Leiter: 1 mm² ... 1,5 mm², 2-Leiter: 1 mm² ... 1,5 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1 mm² ... 1,5 mm², 2-Leiter: 1 mm² ... 1,5 mm² Anschlussquerschnitt feindrähtig mit AEH: 1 mm² ... 1,5 mm² Anschlussquerschnitt AWG, eindrähtig: 17 ... 16 Anschlussquerschnitt AWG, mehrdrähtig: 17 ... 16 Anschlussquerschnitt AWG, feindrähtig mit AEH: 17 ... 16 Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 81 mm (4,5 TE) × H 85 mm × T 75 mm Bauvorschriften/Normen: VDE 0664-10, VDE 0664-40, ÖVE/ÖNORM E 8601, DIN EN 61008-1, EN 62423 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFS 4 016-4/0,03-B SK NA Bestellnummer: 09114861 gewähltes Fabrikat/Typ: ___________/___________durch werden unerwünschte Auslösungen durch Ableitströme weitgehend vermieden. Allerdings ist ein Brandschutz abhängig vom Bemessungsfehlerstrom des Schalters (0,03 A, 0,1 A oder 0,3 A) nur für Fehlerströme mit Frequenzen bis 1000 Hz, 300 Hz oder 100
