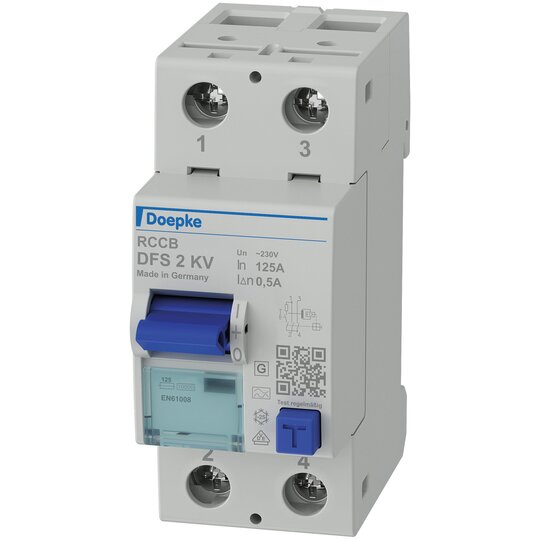

Doepke DFS2 125-2/0,50-A KV Fehlerstromschutzschalter 09177609

Hersteller-Nr. 09177609 308142
Ihr Nettopreis
Art.-Nr.
3711468
EAN
4014712122895
DEHA.-Nr.
1083024
eClass.-Nr.
27142201
Zolltarif-Nr.
85363030
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Polzahl 2
Bemessungsspannung 230 V
Bemessungsstrom 125 A
Bemessungsfehlerstrom 0,5 A
Bemessungsisolationsspannung Ui 400 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Verlustleistung 10 W
Montageart DIN-Schiene
Fehlerstrom-Typ A
Selektiver-Typ false
Kurzzeitverzögerter Typ true
Kurzschlussfestigkeit (Icw) 10 kA
Stoßstromfestigkeit 3 kA
Spannungsart AC
Mit Verriegelungsvorrichtung true
Frequenz 50 Hz
Zusatzeinrichtungen möglich true
Schutzart (IP) IP20
Breite in Teilungseinheiten 2
Einbautiefe 69 mm
Umgebungstemperatur während des Betriebs -25 - 40 €C
Verschmutzungsgrad 2
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 50 qmm
Anschließbarer Leiterquerschnitt eindrähtig 1.5 - 50 qmm
RAL-Nummer (ähnlich) 7035
Explosionsgeschützt false

FI-Schutzschalter|2p, 125A, 0.5A, Typ A, KV|15|RP:4643475253205846534043521951435741464356 8425343544943204243ein&quot,, &quot,aus&quot, und &quot,ausgelöst&quot, (Mittelstellung) Sichtfenster für Beschriftungsetiketten Fehlerstromtyp: A Bemessungsfehlerstrom I¿n: 0.5 A kurzzeitverzögert (gewitterfest) Neutralleiterposition: beliebig Breite in Teilungseinheiten: 2 Polzahl (gesamt): 2 Bemessungsspannung (AC): 230 V Bemessungsstrom AC (typ.): 125 A Bemessungsfrequenz: 50 Hz Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig mit AEH: 15 ... 1 Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 36 mm (2 TE) × H 85 mm × T 75 mm Zertifizierungen: VDE Bauvorschriften/Normen: VDE 0664-10, DIN EN 61008-1, ÖVE/ÖNORM E 8601 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFS 2 125-2/0,50-A KV Bestellnummer: 09177609 gewähltes Fabrikat/Typ: ___________/___________per Austrian standard ÖVE E 8601. The tripping times set out in national and international design regulations for instantaneous RCCBs are also observed by the KV design devices. Therefore, in principle these may be used instead of a standard breaker. Devices in the standard
