| Polzahl |
2 |
| Bemessungsspannung |
230 V |
| Bemessungsstrom |
125 A |
| Bemessungsfehlerstrom |
0,03 A |
| Bemessungsisolationsspannung Ui |
400 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Verlustleistung |
10 W |
| Montageart |
DIN-Schiene |
| Fehlerstrom-Typ |
A |
| Selektiver-Typ |
false |
| Kurzzeitverzögerter Typ |
false |
| Kurzschlussfestigkeit (Icw) |
10 kA |
| Stoßstromfestigkeit |
0,25 kA |
| Spannungsart |
AC |
| Mit Verriegelungsvorrichtung |
true |
| Frequenz |
50 Hz |
| Zusatzeinrichtungen möglich |
true |
| Schutzart (IP) |
IP20 |
| Breite in Teilungseinheiten |
2 |
| Einbautiefe |
69 mm |
| Umgebungstemperatur während des Betriebs |
-25 - 40 €C |
| Verschmutzungsgrad |
2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
1.5 - 50 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig |
1.5 - 50 qmm |
| RAL-Nummer (ähnlich) |
7035 |
| Explosionsgeschützt |
false |

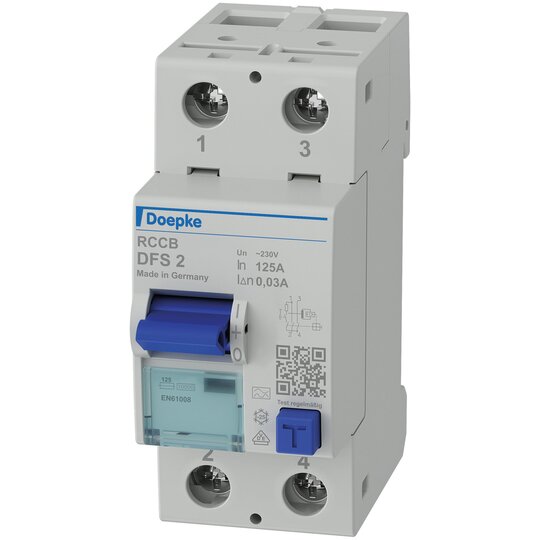

Netzspannungsunabhängiger Fehlerstromschutzschalter (RCCB) zur Erfassung von Wechselfehler- und pulsierenden Gleichfehlerströmen doppelte Verdrahtungsebene oben und unten Schaltstellungsanzeige und Multifunktionsschaltknebel mit den Funktionen ",ein",, ",aus", und ",ausgelöst", (Mittelstellung) Sichtfenster für Beschriftungsetiketten Fehlerstromtyp: A Bemessungsfehlerstrom I¿n: 0.03 A Neutralleiterposition: beliebig Breite in Teilungseinheiten: 2 Polzahl (gesamt): 2 Bemessungsspannung (AC): 230 V Bemessungsstrom AC (typ.): 125 A Bemessungsfrequenz: 50 Hz Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig mit AEH: 15 ... 1 Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 36 mm (2 TE) × H 85 mm × T 75 mm Zertifizierungen: VDE Bauvorschriften/Normen: VDE 0664-10, DIN EN 61008-1 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFS 2 125-2/0,03-A Bestellnummer: 09174601 gewähltes Fabrikat/Typ: ___________/___________in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B
