Polzahl | 2 |
Bemessungsspannung | 230 V |
Bemessungsstrom | 100 A |
Bemessungsfehlerstrom | 0,5 A |
Bemessungsisolationsspannung Ui | 400 V |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verlustleistung | 6 W |
Montageart | DIN-Schiene |
Fehlerstrom-Typ | A |
Selektiver-Typ | false |
Kurzzeitverzögerter Typ | false |
Kurzschlussfestigkeit (Icw) | 10 kA |
Stoßstromfestigkeit | 0,25 kA |
Spannungsart | AC |
Mit Verriegelungsvorrichtung | true |
Frequenz | 50 Hz |
Zusatzeinrichtungen möglich | true |
Schutzart (IP) | IP20 |
Breite in Teilungseinheiten | 2 |
Einbautiefe | 69 mm |
Umgebungstemperatur während des Betriebs | -25 - 40 €C |
Verschmutzungsgrad | 2 |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 50 qmm |
Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 qmm |
RAL-Nummer (ähnlich) | 7035 |
Explosionsgeschützt | false |

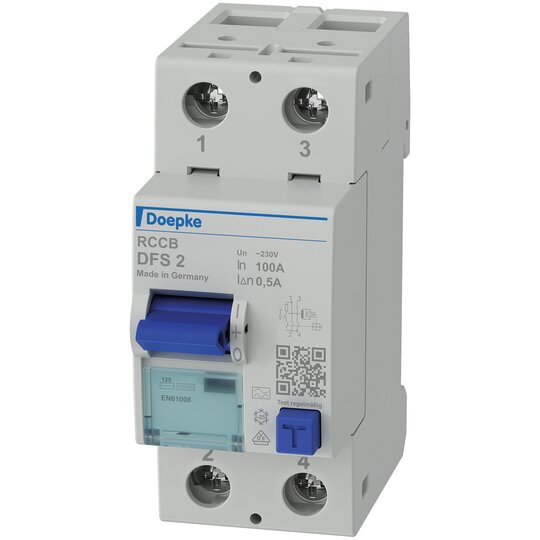

Netzspannungsunabhängiger Fehlerstromschutzschalter (RCCB) zur Erfassung von Wechselfehler- und pulsierenden Gleichfehlerströmen doppelte Verdrahtungsebene oben und unten Schaltstellungsanzeige und Multifunktionsschaltknebel mit den Funktionen ",ein",, ",aus", und ",ausgelöst", (Mittelstellung) Sichtfenster für Beschriftungsetiketten Fehlerstromtyp: A Bemessungsfehlerstrom I¿n: 0.5 A Neutralleiterposition: beliebig Breite in Teilungseinheiten: 2 Polzahl (gesamt): 2 Bemessungsspannung (AC): 230 V Bemessungsstrom AC (typ.): 100 A Bemessungsfrequenz: 50 Hz Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig mit AEH: 15 ... 1 Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 36 mm (2 TE) × H 85 mm × T 75 mm Zertifizierungen: VDE Bauvorschriften/Normen: VDE 0664-10, DIN EN 61008-1 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFS 2 100-2/0,50-A Bestellnummer: 09167601 gewähltes Fabrikat/Typ: ___________/___________rcuit resistancedouble-sided two-tier terminals for large conductor cross-section and busbarswitch position indicatorviewing window for labelsmultifunction switch toggle with three positions: on , off and tripped neutral conductor in standard design left, optionally available: N right for any four-pole device at no extra cost Mounting: quick fastening to mounting railany installation position supply from any direction Application areas: Power supplies to residential and purpose-built buildings as well as industrial facilities with TN-S, TT and TN-C-S networks. In IT networks, the residual current circuit-breakers of this series can be set to switch off in the event of a second fault. Not permitted for use in TN-C networks, not permitted for protecting systems in which electronic equipment may cause smooth DC residual currents or residual currents with frequencies not equal to 50 Hz. Comprehensive protection is not provided in this case. For these applications we recommend our AC/DC sensitive residual current circuit-breakers (type B or B+).
