Polzahl | 2 |
Bemessungsspannung | 230 V |
Bemessungsstrom | 80 A |
Bemessungsfehlerstrom | 0,3 A |
Montageart | DIN-Schiene |
Fehlerstrom-Typ | A |
Selektiver-Typ | false |
Kurzzeitverzögerter Typ | false |
Kurzschlussfestigkeit (Icw) | 10 kA |
Bemessungsabschaltvermögen | 0,8 kA |
Stoßstromfestigkeit | 0,25 kA |
Frequenz | 50 Hz |
Zusatzeinrichtungen integriert | sonstige |
Zusatzeinrichtungen werkseitig angebaut | sonstige |
Bemessungsschaltstrom Zusatzeinrichtung | 80 A |
Bemessungsspannung Zusatzeinrichtung | 230 V |
Steuerspannungsart Zusatzeinrichtung | AC |
Schutzart (IP) | IP20 |
Breite in Teilungseinheiten | 4 |
Einbautiefe | 69 mm |
Baugröße (nach DIN 43880) | 4 |

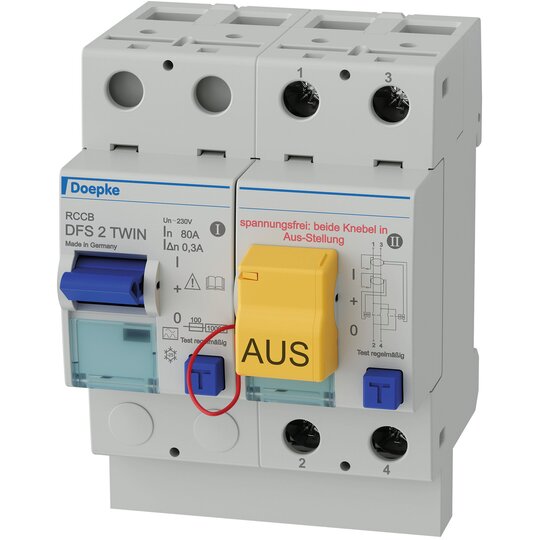

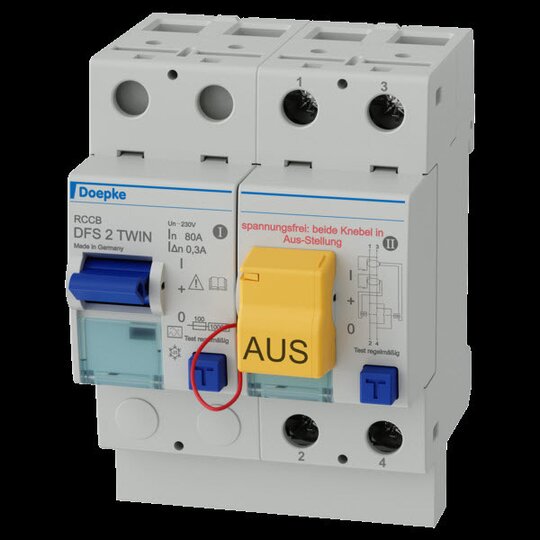

Fehlerstromschutzschalter des Typs A sind puls- und wechselstromsensitiv. Die Twin-Ausführung bietet Ihnen die einzigartige Möglichkeit, den Schalter zu testen, ohne den Stromkreis abzuschalten. Dazu sind zwei vollständige RCCB im Gerät kombiniert. Wird die Prüftaste betätigt, löst nur einer der Schalter aus, während der andere weiterhin die Stromführung und die Schutzfunktion übernimmt û für einen störungsfreien Betrieb. Geräte in Standardausführung sind für Stromkreise mit 230 V bei 50 Hz ausgelegt.5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig mit AEH: 15 ... 1 Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 72 mm (4 TE) × H 97 mm × T 77 mm Bauvorschriften/Normen: VDE 0664-10, DIN EN 61008-1 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFS 2 080-2/0,30-A Twin Bestellnummer: 09156010 gewähltes Fabrikat/Typ: ___________/___________
3930226.pdfMontageanleitung
Download
(Stand: 07.09.2025)
|
doepke_09156010_dbl_de.pdfProduktdatenblatt
Download
(Stand: 07.09.2025)
|
doepke_09112601_derating_dfs2u4_inf_web_ml.pdfTechnische Information
Download
(Stand: 07.09.2025)
|
doepke_declaration_rohs_ml.pdfRoHS-Erklärung
Download
(Stand: 07.09.2025)
|
