Polzahl | 2 |
Bemessungsspannung | 230 V |
Bemessungsstrom | 80 A |
Bemessungsfehlerstrom | 0,3 A |
Bemessungsisolationsspannung Ui | 400 V |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verlustleistung | 4 W |
Montageart | DIN-Schiene |
Fehlerstrom-Typ | A |
Selektiver-Typ | true |
Kurzzeitverzögerter Typ | false |
Kurzschlussfestigkeit (Icw) | 10 kA |
Stoßstromfestigkeit | 5 kA |
Spannungsart | AC |
Mit Verriegelungsvorrichtung | true |
Frequenz | 50 Hz |
Zusatzeinrichtungen möglich | true |
Schutzart (IP) | IP20 |
Breite in Teilungseinheiten | 2 |
Einbautiefe | 69 mm |
Umgebungstemperatur während des Betriebs | -25 - 40 €C |
Verschmutzungsgrad | 2 |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 50 qmm |
Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 qmm |
RAL-Nummer (ähnlich) | 7035 |
Explosionsgeschützt | false |

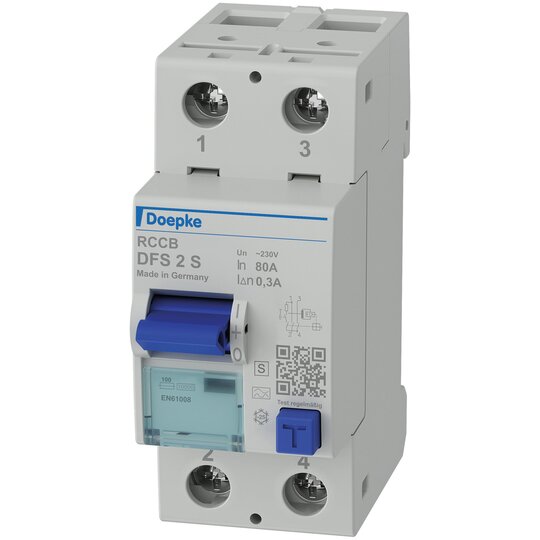

Fehlerstromschutzschalter des Typs A sind puls- und wechselstromsensitiv. Selektive Schalter (S) sind die ideale Lösung für Ihre Anlagen mit gestaffelten Verteilungen. Im Fehlerfall löst nur der nachgeschaltete Schalter aus, in dessen Anlagenabschnitt der Fehlerstrom vorliegt û für eine zielgenaue Abschaltung. Geräte in Standardausführung sind für Stromkreise mit 230 V bei 50 Hz ausgelegt.hl (gesamt): 2 Bemessungsspannung (AC): 230 V Bemessungsstrom AC (typ.): 80 A Bemessungsfrequenz: 50 Hz Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig mit AEH: 15 ... 1 Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 36 mm (2 TE) × H 85 mm × T 75 mm Bauvorschriften/Normen: VDE 0664-10, DIN EN 61008-1 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFS 2 080-2/0,30-A S Bestellnummer: 09156605 gewähltes Fabrikat/Typ: ___________/___________ault immediately downstream of it trips if a fault occurs. Due to their long switch-off times and high rated residual currents, selective residual current circuit-breakers only provide fire protection and fault protection (protection in the case of indirect contact). Additional protection (in the case of direct contact, personal protection) is therefore not provided. Devices in the standard design are intended for monitoring circuits with a rated voltage of 230 V or 400 V and a rated frequency of 50 Hz or 60 Hz. Properties: response delay for selective design high immunity against surge currents and mains-voltage-operated secondary current impulses tripping not dependent on mains and auxiliary voltage sensitive to AC residual currents and pulsating DC residual cur
