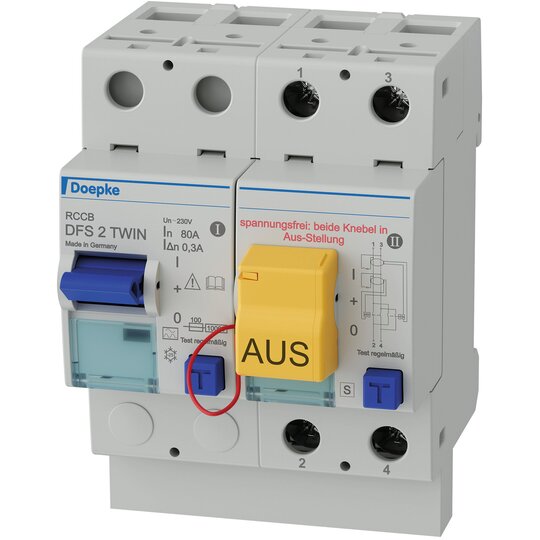

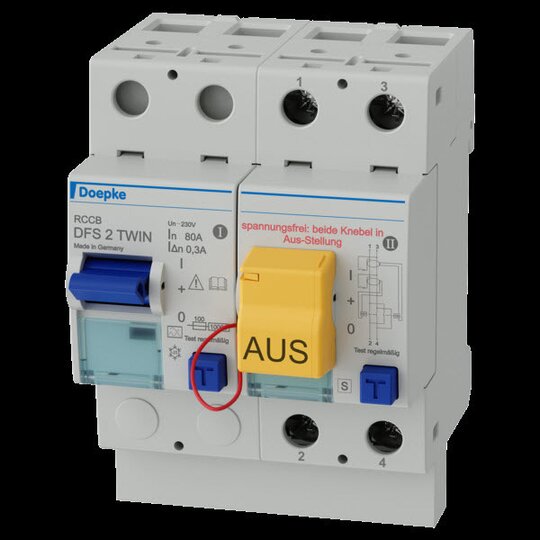

Doepke DFS2 080-2/0,30-A S TWIN Fehlerstromschutzschalter 09156015

Netzspannungsunabhängiger Fehlerstromschutzschalter (RCCB) zur Erfassung von Wechselfehler- und pulsierenden Gleichfehlerströmen redundante Ausführung zur Funktionsüberprüfung ohne Spannungsunterbrechung doppelte Verdrahtungsebene oben und unten Schaltstellungsanzeige und Multifunktionsschaltknebel mit den Funktionen &quot,ein&quot,, &quot,aus&quot, und &quot,ausgelöst&quot, (Mittelstellung) Sichtfenster für Beschriftungsetiketten Fehlerstromtyp: A Bemessungsfehlerstrom I¿n: 0.3 A selektive Ausführung Neutralleiterposition: beliebig Breite in Teilungseinheiten: 4 Polzahl (gesamt): 2 Bemessungsspannung (AC): 230 V Bemessungsstrom AC (typ.): 80 A Bemessungsfrequenz: 50 Hz Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig mit AEH: 15 ... 1 Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 72 mm (4 TE) × H 97 mm × T 77 mm Bauvorschriften/Normen: VDE 0664-10, DIN EN 61008-1 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFS 2 080-2/0,30-A S Twin Bestellnummer: 09156015 gewähltes Fabrikat/Typ: ___________/___________bei direktem Berühren, Personenschutz) ist damit nicht möglich. Die Twin-Ausführung ist eine Kombination zweier vollständiger RCCB, die einen Funktionstest jedes einzelnen Teil-RCCB ermöglicht, ohne den Laststromkreis abzuschalten. Sie bietet während der Funktionsprüfung ei
