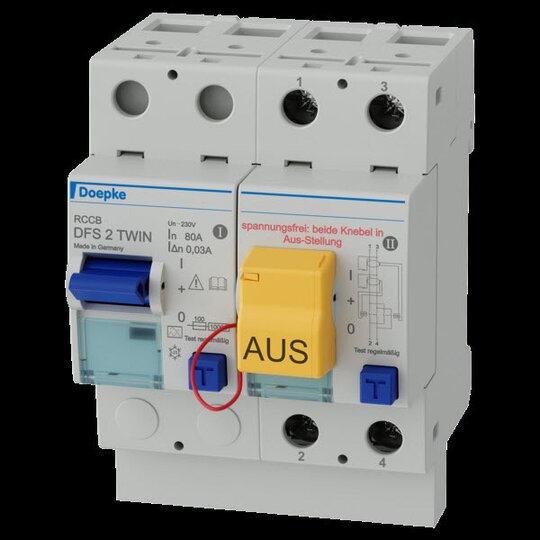

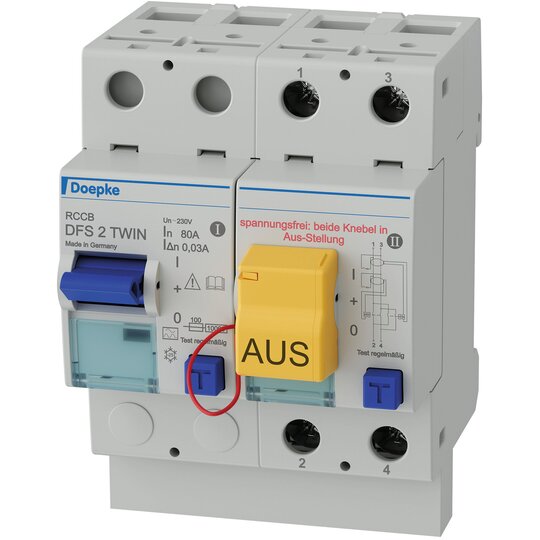

Doepke DFS2 080-2/0,03-A TWIN Fehlerstromschutzschalter 09154010

Hersteller-Nr. 09154010 307881
Ihr Nettopreis
Art.-Nr.
3711207
EAN
4014712207431
DEHA.-Nr.
3627540
eClass.-Nr.
27142211
Zolltarif-Nr.
85363030
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Polzahl 2
Bemessungsspannung 230 V
Bemessungsstrom 80 A
Bemessungsfehlerstrom 0,03 A
Montageart DIN-Schiene
Fehlerstrom-Typ A
Selektiver-Typ false
Kurzzeitverzögerter Typ false
Kurzschlussfestigkeit (Icw) 10 kA
Bemessungsabschaltvermögen 0,8 kA
Stoßstromfestigkeit 0,25 kA
Frequenz 50 Hz
Zusatzeinrichtungen integriert sonstige
Zusatzeinrichtungen werkseitig angebaut sonstige
Bemessungsschaltstrom Zusatzeinrichtung 80 A
Bemessungsspannung Zusatzeinrichtung 230 V
Steuerspannungsart Zusatzeinrichtung AC
Schutzart (IP) IP20
Breite in Teilungseinheiten 4
Einbautiefe 69 mm
Baugröße (nach DIN 43880) 4

Netzspannungsunabhängiger Fehlerstromschutzschalter (RCCB) zur Erfassung von Wechselfehler- und pulsierenden Gleichfehlerströmen redundante Ausführung zur Funktionsüberprüfung ohne Spannungsunterbrechung doppelte Verdrahtungsebene oben und unten Schaltstellungsanzeige und Multifunktionsschaltknebel mit den Funktionen &quot,ein&quot,, &quot,aus&quot, und &quot,ausgelöst&quot, (Mittelstellung) Sichtfenster für Beschriftungsetiketten Fehlerstromtyp: A Bemessungsfehlerstrom I¿n: 0.03 A Neutralleiterposition: beliebig Breite in Teilungseinheiten: 4 Polzahl (gesamt): 2 Bemessungsspannung (AC): 230 V Bemessungsstrom AC (typ.): 80 A Bemessungsfrequenz: 50 Hz Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig mit AEH: 15 ... 1 Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 72 mm (4 TE) × H 97 mm × T 77 mm Bauvorschriften/Normen: VDE 0664-10, DIN EN 61008-1 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFS 2 080-2/0,03-A Twin Bestellnummer: 09154010 gewähltes Fabrikat/Typ: ___________/___________nd switch takes on the power supply. If the function test shows that a faulty RCCB does not trip, the effectiveness of the protection can be restored by switching on the intact RCCB. A faulty device can be secured against switching on again in this case with the restart int

3930226.pdf

Montageanleitung

Download (Stand: 07.09.2025)

doepke_09154010_dbl_de.pdf

Produktdatenblatt

Download (Stand: 07.09.2025)

doepke_09112601_derating_dfs2u4_inf_web_ml.pdf

Technische Information

Download (Stand: 07.09.2025)

doepke_declaration_rohs_ml.pdf

RoHS-Erklärung

Download (Stand: 07.09.2025)
