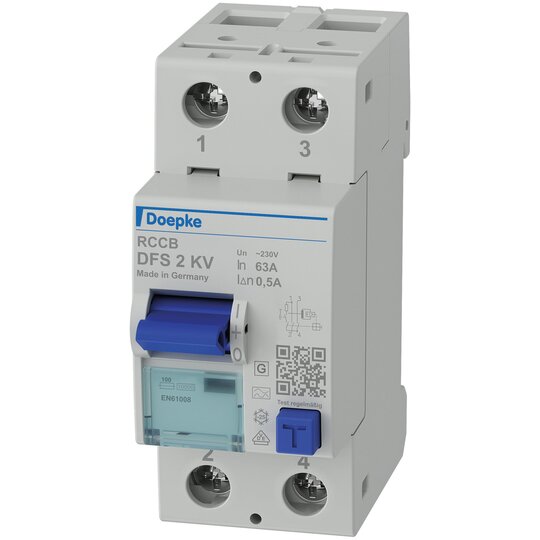

Doepke DFS2 063-2/0,50-A KV Fehlerstromschutzschalter 09147609

Hersteller-Nr. 09147609 308090
Ihr Nettopreis
Art.-Nr.
3711416
EAN
4014712122772
DEHA.-Nr.
1082952
eClass.-Nr.
27142201
Zolltarif-Nr.
85363030
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Polzahl 2
Bemessungsspannung 230 V
Bemessungsstrom 63 A
Bemessungsfehlerstrom 0,5 A
Bemessungsisolationsspannung Ui 400 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Verlustleistung 2,8 W
Montageart DIN-Schiene
Fehlerstrom-Typ A
Selektiver-Typ false
Kurzzeitverzögerter Typ true
Kurzschlussfestigkeit (Icw) 10 kA
Stoßstromfestigkeit 3 kA
Spannungsart AC
Mit Verriegelungsvorrichtung true
Frequenz 50 Hz
Zusatzeinrichtungen möglich true
Schutzart (IP) IP20
Breite in Teilungseinheiten 2
Einbautiefe 69 mm
Umgebungstemperatur während des Betriebs -25 - 40 €C
Verschmutzungsgrad 2
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 50 qmm
Anschließbarer Leiterquerschnitt eindrähtig 1.5 - 50 qmm
RAL-Nummer (ähnlich) 7035
Explosionsgeschützt false

Fehlerstromschutzschalter des Typs A sind puls- und wechselstromsensitiv. Unsere KV-Schalter mit Kurzzeitverzögerung sind besonders unempfindlich gegenüber Stoßströmen. Das reduziert Fehlauslösungen und erhöht die Betriebszeiten Ihrer Anlage. Geräte in Standardausführung sind für Stromkreise mit 230/400 V bei 50 Hz ausgelegt.ten: 2 Polzahl (gesamt): 2 Bemessungsspannung (AC): 230 V Bemessungsstrom AC (typ.): 63 A Bemessungsfrequenz: 50 Hz Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig mit AEH: 15 ... 1 Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 36 mm (2 TE) × H 85 mm × T 75 mm Zertifizierungen: VDE Bauvorschriften/Normen: VDE 0664-10, DIN EN 61008-1, ÖVE/ÖNORM E 8601 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFS 2 063-2/0,50-A KV Bestellnummer: 09147609 gewähltes Fabrikat/Typ: ___________/___________per Austrian standard ÖVE E 8601. The tripping times set out in national and international design regulations for instantaneous RCCBs are also observed by the KV design devices. Therefore, in principle these may be used instead of a standard breaker.
