Polzahl | 2 |
Bemessungsspannung | 230 V |
Bemessungsstrom | 63 A |
Bemessungsfehlerstrom | 0,3 A |
Bemessungsisolationsspannung Ui | 400 V |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verlustleistung | 2,8 W |
Montageart | DIN-Schiene |
Fehlerstrom-Typ | A |
Selektiver-Typ | false |
Kurzzeitverzögerter Typ | false |
Kurzschlussfestigkeit (Icw) | 10 kA |
Stoßstromfestigkeit | 0,25 kA |
Spannungsart | AC |
Mit Verriegelungsvorrichtung | true |
Frequenz | 50 Hz |
Zusatzeinrichtungen möglich | true |
Schutzart (IP) | IP20 |
Breite in Teilungseinheiten | 2 |
Einbautiefe | 69 mm |
Umgebungstemperatur während des Betriebs | -25 - 40 €C |
Verschmutzungsgrad | 2 |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 50 qmm |
Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 qmm |
RAL-Nummer (ähnlich) | 7035 |
Explosionsgeschützt | false |

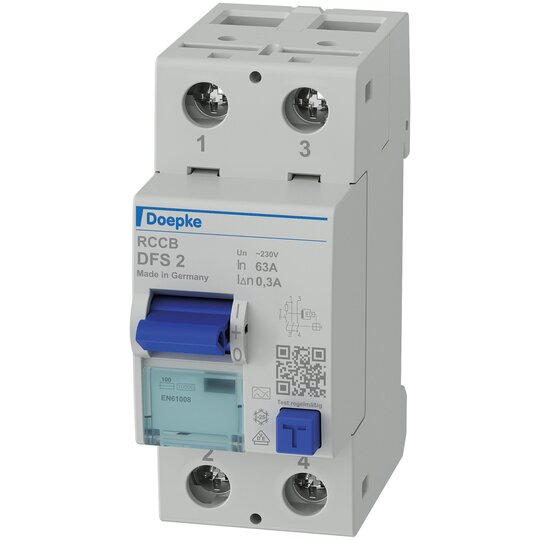

FI-Schutzschalter|2p, 63 A, 0.3 A, Typ A|15|RP:46434752532058465340435219514357414643563 425343544943204243ein",, ",aus", und ",ausgelöst", (Mittelstellung) Sichtfenster für Beschriftungsetiketten Fehlerstromtyp: A Bemessungsfehlerstrom I¿n: 0.3 A Neutralleiterposition: beliebig Breite in Teilungseinheiten: 2 Polzahl (gesamt): 2 Bemessungsspannung (AC): 230 V Bemessungsstrom AC (typ.): 63 A Bemessungsfrequenz: 50 Hz Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig mit AEH: 15 ... 1 Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 36 mm (2 TE) × H 85 mm × T 75 mm Zertifizierungen: VDE Bauvorschriften/Normen: VDE 0664-10, DIN EN 61008-1 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFS 2 063-2/0,30-A Bestellnummer: 09146601 gewähltes Fabrikat/Typ: ___________/___________ustrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden, Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+).
